Как выбрать ледобур для зимней рыбалки

Как сделать бур своими руками

Любой умелец может самостоятельно сконструировать уникальную машину для бурения из имеющихся у него материалов и подручных средств. Однако для сборки нужны хотя бы основные умения обработки металлов и навыки слесарных работ.

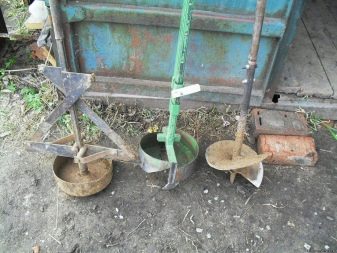

Изготовление простейшего бура под воду

Самый простой в изготовлении бур, не имеющий шнековой спирали, выполняется из ручки и полотна для бурения. Роль ручки может играть труба из металла диаметром не более 3 см. Если металлической трубы нет, ее может заменить деревянный элемент. Для полотна бура необходима полоса стали.

На рабочую часть полосы прикрепляется петля-наконечник. На другой стороне формируется прорезь для ручки. При бурении наконечник-петля забивается небольшим количеством почвы, которую вытаскивают на поверхность. Затем действия повторяются. Для получения скважины нужной глубины несколько полос стыкуют и вращают конструкцию.

Есть и другой вариант изготовления. Возьмите полосу стали длиной примерно полтора метра, шириной от 5 до 10 см, толщиной около 1 см. Сделайте отступ от края полосы 8 см, прорежьте щель 150х2 мм. Другой конец полосы согните в круг для вставки рычага-ручки.

Рабочий край металла нужно разогнуть от щели в разные стороны, образовав овал. Ленту около наконечника нужно обрезать, чтобы получилось острие. Его нужно заточить и отогнуть в противоположном направлении. Далее в кольцо следует вставить ручку рычага. Она даст аппарату возможность совершать вращательные движения.

Изготовление шнекового бура

Для изготовления аппарата такого вида потребуется труба с толстыми стенками, стальной диск диаметром будущей скважины и толщиной не менее 6 мм. Если нет стального диска, его можно заменить диском от циркулярной пилы того же размера.

К трубе приваривают острый стальной наконечник, при его отсутствии просто затачивают край трубы до получения остроты. Затем диск режут на половины. Края этих половин подтачивают до получения зубцов.

Обе части диска приваривают к трубе, отступив от заостренного края трубы с разных сторон на 13 см под углом 65 градусов. Угол между получившимися винтовыми частями должен быть равен 40 градусам.

Винтовой аппарат более сложен в изготовлении. Здесь потребуются стальные полосы, которые прикрепляются к трубе витками.

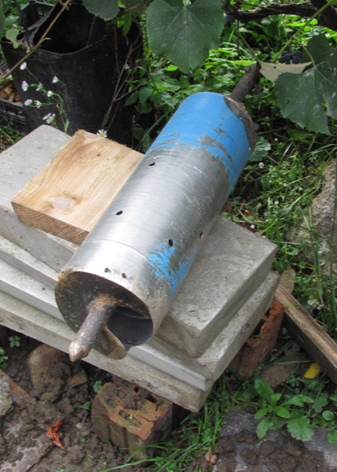

Сборка ложкового бура

Если планируется бурение скважины на подвижных грунтах с мягкой почвой, лучше всего использовать самодельный ложковый бур. В таком случае разрыхление почвенного слоя будет проводиться донной и боковой поверхностями конструкции.

Прежде всего, необходимо подготовить чертежи и все необходимое. Для изготовления бура такого вида нужны: толстостенная труба со стенками более 5 мм, сварочный аппарат, слесарные инструменты.

По продольной стороне трубы пропиливают широкий разрез. Ширина этого разреза напрямую зависит от вида грунта. Чем меньше рыхлость почв, тем срез должен быть шире, и наоборот. Трубу выравнивают и расширяют, придавая ей форму ложки. Работа ведется при помощи молота и лома. Кромки обтачивают, внизу конструкции прикрепляется сверло. В верхней части трубы устанавливается штанга со сдвигом на 1 см к оси трубы.

Изготовление ударно-канатного бура

При ударном способе бурения скважины применяются два инструмента: острая труба и желонка. Для желонки нужен прочный сплав, устойчивый к повреждениям и деформации. Лучше всего подойдут сталь и чугун. Такие буры пригодны для разработки водоносных жил глубиной до 10 метров.

Для конструирования потребуется труба длиной около 85 см и диаметром 6 см, шар из стали диаметром 4 см, шайба, металлическая решетка из прутьев. Шайбу плотно фиксируют на конце трубы. Размер седла должен соответствовать диаметру шара. Сверху трубы приваривается решетка. Она препятствует выпадению шара. Здесь же прикрепляется дуга из металла для установки желонки на трос или прочный шнур. Чтобы конструкция была более прочной и эффективной, на нижнюю часть желонки можно присоединить зубья для разрыхления грунта.

Как из триммера сделать ледобур – начнем с редуктора

Мотобур, или, как его еще называют, ледобур – вещь довольно полезная в хозяйстве. С его помощью можно быстро проделать глубокие отверстия для закладки фундамента или установки деревянных свай. Агрегат также можно брать с собой на рыбалку для сверления лунок во льду.

Первое, что потребуется сделать для будущего мотобура из триммера – это редуктор. Он необходим для передачи вращения от вала мотора на другой вал, обладающий повышенным крутящим моментом и пониженной угловой скоростью. По сути, редуктор – это один из наиболее важных механизмов каждого агрегата, тем более такого, как самодельный мотобур из триммера.

В зависимости от типа направления, в котором вращается рабочая часть, редукторы делятся на следующие типы:

• Редукторы, выходной вал которых вращается по часовой стрелке;
• Механизмы, выходной вал которых вращается против часовой стрелки;
• Реверсивные механизмы;
• Планарные, или инверсные редукторы.

Ледобур из триммера лучше всего оснащать реверсивным механизмом. При заклинивании бура в твердой почве такой редуктор позволит поменять сторону, в которую будет вращаться рабочий элемент агрегата и быстро извлечь его из грунта.

Как только вы определитесь с типом редуктора, потребуется выбрать расположение вала мотора и вала рабочего агрегата бура из триммера. На практике возможными могут быть преимущественно 2 варианта:

• Расположение валов параллельно друг другу вдоль одной оси;
• Расположение валов под углом в 90 °.

• Корпус;
• Червячный вал;
• 2 шестерни конической формы;
• 2 пары подшипников;
• Выходной вал.

Собрав все нужные детали, можно приступать к сборке узла. Порядок действий выглядит следующим образом:

1. Закрепите червячный вал с выходным валом двигателя;
2. Установите жесткую или гибкую муфту. Если мотор при работе издает сильные вибрации, то лучше использовать гибкую муфту – она должна смягчать удары рабочего элемента и гасить вибрации двигателя;
3. Червячный вал соедините с двухрядной шестерней. При этом нижняя часть детали должна быть оснащена прямыми зубьями;
4. При сборке оставьте между элементами редуктора отверстие для заливания смазочного средства;
5. Отрегулируйте угловую скорость посредством подбора разных по размерам шестерней.

Изготовленный своими руками узел представляет собой простейший односкоростной механизм для передачи вращение мотора на рабочий элемент бура из триммера.

Выбор разновидности

Функциональность инструментов имеет большое значение. Одним из главных из них является непосредственно психологический настрой на процесс рыбалки. Если сам прибор окажется некачественным, он может подвести в самый ответственный момент. Это не только приведет к отсутствию улова, но и напрочь отобьет само желание рыбачить.

На современном рынке представлены как отечественные, так и зарубежные модели от ведущих компаний – производителей рыболовных снастей. Большинство рыбаков радуются даже самым простым моделям. Не секрет, что и они могут значительно облегчить процесс. Что касается профессионалов, то они предпочитают пользоваться исключительно снастями, отличающимися высококачественными эксплуатационными характеристиками.

Среди множества моделей, отличающихся конструкционными и техническими характеристиками, принято выделять три основные группы:

• Ручные;
• Моторизированные;
• Оснащенные электроприводом.

Ручные модели

Различают различные модели ручных изделий отечественного, зарубежного производства. Импортное оснащение отличают более качественная заточка ножей и практически идеальная подгонка углов. Тем не менее, популярность таких, казалось бы, оптимальных для использования модификаций несколько снижается из-за достаточно высокой стоимости снаряжения и направления движения вкручивания по часовой стрелке. Таким образом, серьезными конкурентами скандинавского оснащения, считаются снасти, произведенные компаниями Санкт-Петербурга и Барнаула.

Моторизированные снасти

В условиях существенной толщины льда лучше всего пользоваться моторизированными изделиями

Особенно это важно тогда, когда рыбакам для успешной рыбной ловли необходимо проделать сразу несколько лунок

Моторизированное снаряжение, которое заправляется обычным бензином, снижает уровень физической нагрузки на рыбака. Сила применяется исключительно в момент запуска механизма, дальше остается лишь нажимать на газ.

Оснащенные электроприводом

В последнее время все более популярными становятся ледобуры, оснащенные электроприводом. В таких конструкциях предусмотрено вмонтирование аккумуляторного шуроповерта непосредственно к шнеку. Для крепления используется специальный адаптер (переходник). Главным правилом использования таких снастей является хранение батареи в теплоте. В противном случае она может показать значительное снижение мощности.

Какое именно изделие выбирать – личное предпочтение каждого рыбака. Зачастую главным критерием выбора становится предполагаемая интенсивность его использования.

Регулировка наклона ножей ледобура

Регулировка углов наклона ножей шнекового ледобура к плоскости льда может понадобиться в двух основных случаях, которые стоит разобрать подробнее.

На новом шнековом ледобуре потребуется регулировка наклона ножей, если их лезвия при температуре окружающей среды от -5 до -10 градусов лишнего «вгрызаются» в лед или наоборот — только «гладят» его поверхность. Это значит, что при изготовлении на ледобуре неправильно выдержаны углы скоса посадочных площадок обоих ножей.

Второй вариант, требующий регулировки углов наклона ножей ледобура, более печальный. Возникает при совсем незначительном уходе углов скоса посадочных площадок ножей относительно оси вращения шнекового ледобура.

Здесь угол ухода наклона крепежной площадки ножей от первоначального совершенно непредсказуем, исправлять ледобур в домашних условиях приходится методом «тыка».

Для удобства понимания принципа регулировки привяжем нижние плоскости ножей шнекового ледобура к их углу наклона к горизонтальной плоскости льда. На чертеже разные величины угла наклона показаны с внешней (боковой) грани ножа дугами оранжевого цвета.

За эталон установки принят угол наклона ножа ледобура, показанного в позиции «Б», который хорошо сверлить лед под тяжестью собственного веса при нормальной зимней температуре и требует наименьших усилий для поворота ножей в лунке.

В позициях «А, «В» показаны углы установки ножей ледобура на крепежных площадках с неправильно выбранными скосами. Получается, что с браком. Углы скоса обеих площадок идентичны, но они либо малы, либо слишком велики. Хотя цена дефекта может быть равна всего паре градусов.

В позиции «А» угол наклона ножей ледобура мал, режущие кромки снимают мелкую крошку, сверху к оси вращения при сверлении ледобуром лунок приходится прилагать немалое усилие.

Для исправления дефекта воспользуемся двумя одинаковыми самодельными дюралевыми прокладками.

Угол наклона обоих ножей увеличится, если при регулировке между лезвиями и посадочными площадками проложить одинаковые прокладки, показанные на чертеже в позиции «А».

Толщина проложенных клиньев со стороны режущих кромок обоих ножей должна быть больше, чем со стороны обухов.

Соответственно, угол наклона каждого ножа ледобура относительно плоскости льда увеличится.

После регулировки угла наклона ножи на посадочных площадках ледобура примут положение, показанное на фотографии моего самодельного нержавеющего ледобура и начнут без проблем бурить лед.

Для пары ножей ледобура, показанных на чертеже в позиции «В», угол наклона следует, наоборот, уменьшить. Для этого прокладки толстыми сторонами устанавливают на обухи ножей шнекового ледобура.

В результате регулировки угла наклона ножи перестают вгрызаться в лед и бурят его без больших усилий.

Какой выбрать ледобур?

Ледобур можно выбрать:

• самодельный;
• готовый.

Самодельный ледобур

Для самодельного рыболовного ледобура понадобится:

• токарный станок;
• металлическая труба нужного диаметра;
• металлические пластины для шнека;
• качественные стальные ножи.

Сперва необходимо сварить детали между собой, затем отшлифовать. Готовый инструмент рекомендуется покрасить: так он меньше будет подвержен коррозии.

Качество сверления будет зависеть от двух факторов:

1. Закалка лезвий. Интерес представляют ножи с твердостью от 30 до 70 единиц. Такие ножи будут изготовлены либо из стали P18, либо из стали, покрытой нитридом титана.
2. Качество ножей. Правильно заточенные режущие края – залог высокой скорости сверления. Режущих краев должно быть два.

В видео с канала Михаила Сманцырева подробно рассмотрено, как делать самодельный ледобур для рыболова.

Готовый ледобур

Для соединения с шуруповертом хорошо подходят готовые ледобуры Mora (Мора). Плюс этих шведских устройств в том, что к ним легко можно приобрести штатный переходник, который надежно соединит шнек и патрон.

Модель «Mora Nova System» допускает отдельное приобретение шнека со сменной режущей головкой. Именно он соединяется с шуруповертом. Если лед толстый, можно дополнительно купить удлинитель.

Штатно в комплект к ледобуру доступны адаптеры двух диаметров:

• 18 мм – для всех моделей буров «Mora»;
• 22 мм – только для «Mora Nova System».

О том как работать ледобуром «Mora» можно узнать из видео, снятом каналом ExivBRN.

https://youtube.com/watch?v=gRmxr81kM0U

Изготовление с нуля

Даже страшно начинать описывать этот сложный процесс. Не имея слесарных, токарных, сварочных и фрезеровочных способностей и навыков изготовить ледобур своими руками просто нереально. Для умельцев же это, наверное, не очень сложно, поэтому начнем.

Для описания процесса изготовления мы выбрали несколько моделей:

Общее у них одно – верхняя часть с ручками, или коловорот. Поэтому для начала постараемся изготовить его.

Даже это довольно сложный для непосвященного человека процесс, судите сами:

1. Подбираем трубу подходящего диаметра.
2. На земле или полу вычерчиваем изгибы нашего коловорота.
3. В трубу засыпаем сухой песок и затыкаем пробками, чтобы он не высыпался. Если гнуть без песка, возможно повреждение металла.
4. Производим загиб трубы, используя газовую горелку или паяльную лампу.
5. Привариваем к нижней части коловорота скобу для соединения со шнеком.
6. Сверлим на рукоятке отверстия как на заводском барнаульском буре.
7. Шлифуем и красим заготовку.
8. Покупаем в магазине ремонтный комплект для ледобура «Тонар».
9. Укрепляем верхнюю и среднюю ручки из комплекта в подготовленных отверстиях.

Коловорот готов, остается самое трудное дело – изготовление нижней части механизма.

Лопатка

Этот самодельный ледобур проще остальных в изготовлении. На нижнюю трубу просто наваривается режущая деталь, вырезанная из стальной пластины. Она слегка изгибается в виде лопатки, одна кромка которой затачивается на наждаке.

Хоть таким буром и можно проделать отверстие во льду, и он дешев и прост в изготовлении, но недостатков у него все-таки предостаточно:

• быстро тупится;
• отсутствие шнека заставляет часто вычерпывать шугу;
• медленно режет лед;
• трудно вращать.

Кольцевой

В основании такого бура – кольцо с ножами и прикрепленной рамой. Вверху рама соединяется с трубой, а труба с коловоротом. Полоса стали скручивается в спираль и точечно фиксируется к раме. Получается вполне работоспособная модель.

Рамочный

Этот ледобур своими руками также несложен в изготовлении. Опишем этот процесс подробно:

1. В трубу ввариваем острый наконечник для центровки на льду.
2. В нижней части к трубе с двух сторон под углом в 30 градусов привариваем стальные прутки.
3. Внизу соединяем их полосой с осью из трубы. Должны получиться два треугольника, наибольший угол которых примерно равен восьмидесяти градусам.
4. Просверливаем в пластинах отверстия и крепим ножи при помощи болтов с гайками.
5. Настраиваем углы наклона атаки ножей при помощи дополнительных подкладок из металлических пластин и шайб разной толщины.

Шугу из лунок, проделанных ледобуром такой конструкции, тоже придется вычерпывать при помощи черпака.

Шнековый

Этот бур для зимней рыбалки полностью сделать в домашних условиях не получится. Если кто-то думает, что вся проблема со шнеком, то это не так. Главная деталь такого механизма – основание для ножей. Ее могут изготовить только специалисты в мастерских.

Опустим процесс создания этой детали и опишем остальной процесс:

1. К трубе сверху привариваем деталь для соединения с коловоротом.
2. Снизу прикрепляем также на сварку посадочное место для ножей.
3. Из листового металла нарезаем круги.
4. Прорезаем их до центра с одного края и выгибаем в виде лопасти шнека.
5. Нагнув достаточное количество заготовок, привариваем их трубе.
6. Шлифуем и красим получившееся изделие.
7. Соединяем обе части ледобура в одну.
8. Прикручиваем ножи.

Особенности подбора редуктора к инструменту

Ледобур из бензопилы своими руками, схема которого будет приведена ниже, может быть изготовлен только при наличии определенного набора материалов и инструментов. Среди них можно выделить:

• бензопилу;
• ледобур;
• редуктор;
• фанеру;
• шайбы;
• болты;
• гайки;
• металлическую трубку;
• болгарку;
• шуруповерт;
• лобзик;
• шлифовальную машинку;
• сверлильный станок;
• токарный станок;
• сварочный аппарат;
• сверла.

Ледобур из бензопилы своими руками, схема которого может быть разработана самостоятельно или позаимствована из этой статьи, можно изготовить правильно и ожидать исправного функционирования, если по правилам подобрать редуктор. Это обусловлено тем, что данный элемент выступает в качестве основы любого инструмента для бурения льда, выполненного на базе бензопилы.

https://www.youtube.com/watch?v=xVKD45olhw0

Редуктор может быть позаимствован от старых электроинструментов. Таким образом, чтобы сделать правильный выбор, необходимо руководствоваться некоторыми правилами, среди них – передаточное число, которое варьируется в пределах 1:25-1:50, кроме того, вращение должно быть прямым. И хвостик, и вал редуктора должны вращаться в одном направлении.

Если ледобуры для рыбалки изготавливаются с использованием упомянутого в примере редуктора, то инструмент будет работать правильно, так как данный редуктор имеет передаточное число, равное 1:30. Редукторы, которые относятся к подобному виду, обладают валом, являющимся продолжением ротора мотора, который после должен быть удален посредством болгарки.

Из чего состоит?

На первый взгляд может показаться, что никакого различия между разными моделями ледобуров нет, но тем не менее эти устройства имеют довольно много различий в зависимости от своих конструкционных особенностей.

Ножи

Ножи – это основная деталь агрегата. Любой рыбак стремится заблаговременно уточнить, какова структура и толщина льда в водоеме, где он планирует рыбачить. Собираются сведения о ледяном покрове: плотный он или тонкий, сухой или сырой, вязкий или твердый. В зависимости от ответов на эти вопросы, к буру цепляют различные типы ножей.

Они бывают нескольких видов:

• прямые;
• двухступенчатые;
• трехступенчатые;
• полусферические;
• зубчатые.

Это далеко не полный перечень, постольку инженеры неустанно работают над усовершенствованием модификаций. Благодаря этому каждый сезон появляются новые модели и разновидности ледобуров.

Чаще всего используют прямые ножи, они довольно эффективно сверлят ледовую корку любого размера и состояния. Хотя, к примеру, сверлить сырой лед будет гораздо легче, чем сухой.

С наступлением весеннего тепла, когда лед становится более вязким, использование ножей будет уже не столь эффективно. Рыбакам потребуется приложить немало усилий для того, чтобы сделать одну-две лунки, а ведь при охоте за окунем и плотвой нередко приходится просверлить там несколько десятков отверстий. В этом случае лучше использовать зубчатые ножи. У них намного меньше площадь соприкосновения кромки с вязкой ледяной толщей, а потому работа идет гораздо быстрее и легче.

Двух- или трехступенчатые ножи используют для работы с очень сухим льдом. Рабочие кромки таких ножей располагаются на нескольких уровнях, поэтому они не столько разрезают, сколько скрашивают толстый лед.

Ножи сферической формы считаются универсальными, поскольку ими можно бурить ледовое покрытие любого типа. Но у них есть довольно серьезный недостаток – их очень сложно заточить вручную.

Шнек

Основная функция шнека ледобура заключается в удалении крошащейся ледовой корки во время сверления отверстия. От габаритов устройства зависит величина лунки, которую сделает рыбак. Обычно шнеки приваривают к оси бура с использованием точечной сварки по всей линии стыка с корпусом агрегата.

В зависимости от параметров шнека и ножей варьируется и размер пробуренного отверстия. Как российские, так и иностранные изготовители производят модели с параметрами лунки от 9 до 25 см.

Имейте в виду, что маленькие лунки бурить намного проще, чем большие, но в них не пролезет крупная рыба. Поэтому при покупке ледобура эти факторы стоит принимать в расчет и делать выбор исходя из своих потребностей и возможностей.

Чаще всего любители зимней рыбалки приобретают установки, которые позволяют сверлить лунки размером в 11 и 13 см – через них может пролезть даже мелкая и средняя щука весом до 1,5-2 кг. А вот рыболовам, которые специализируются на крупных речных рыбах, стоит остановить свой выбор на моделях диаметров 15 см и более.

Ручка

Для того чтобы сделать лунку, необходимо вращать рукоятку против движения часовой стрелки, если речь идет об отечественных моделях, и по стрелке – если об импортных. Для молодого пользователя этот факт не имеет никакого принципиального значения, но рыбаки со стажем довольно тяжело переключаются с одной модели на другую – это не удивительно, привычка – вещь упрямая.

До недавних пор современные ледобуры российского производства комплектовались пластиковой ручкой, которая на сильном холоде нередко растрескивалась. Именно поэтому опытные рыбаки сразу же обматывали ее лейкопластырем либо изолентой. Таким способом они защищали материал и оберегали приспособление от повреждения. Однако прогресс не стоит месте – самые последние модели комплектуются более «теплыми» ручками из резины, которым не страшны ни механические повреждения, ни пониженные температуры.

Следует обратить особое внимание, что длина любого устройства составляет 1,5 метра и более. Для того чтобы инструмент было удобно перемещать к месту рыбалки или перевозить в транспорте, его оснащают специальными приспособлениями, при помощи которых можно на время укоротить установку

То есть оборудуют механизмами, позволяющими просто сложить его вдвое.

Как сделать ледобур из бензопилы своими руками?

Бур из бензопилы собирается в несколько этапов. К каждому из них нужно отнестись внимательно. В противном случае появится риск быстрой поломки одного из важных элементов устройства.

Как выбрать редуктор?

Вначале нужно выбрать редуктор на бензопилу для бура. При покупке элемента следует учесть такие важные факторы, как мощность двигателя бензопилы и размеры бура. Нужно помнить, что моторы большинства бензиновых инструментов обладают высокой мощностью. Если при работе мотобур из бензопилы будет вращаться на слишком высокой скорости, то с ним невозможно будет работать. При этом, если редуктор станет передавать на используемый выходной вал слишком низкое вращательное усилие, то от использования бензинового инструмента будет очень мало пользы. По этим причинам нужно сделать точные расчеты параметров редуктора.

Самостоятельное изготовление корпуса

Насадка на бензопилу для бурения льда должна быть оборудована надежным корпусом. Этот элемент устройства будет защищать все внутренние детали оборудования от механических повреждений, а также попадания внутрь конструкции пыли, мусора и влаги. Для изготовления корпуса нужно использовать металлические трубы, на которых нет следов ржавчины или других дефектов. Трубы потребуется согнуть в форме рамок.

Это делается в следующем порядке:

1. Для начала от первой трубы потребуется отмерить кусок, длина которого должна быть равна периметру запланированной рамы. Оптимальным будет отрезок, длиной примерно 160 см;
2. Затем на поверхности подготовленного отрезка потребуется сделать надрезы, глубина которых не должна превышать 1/3 от радиуса используемой трубы. Эти надрезы должны располагаться в местах изгибов отрезка. Чтобы труба легко сгибалась, в каждом месте ее изгиба нужно проделать по 4–6 надрезов на расстоянии 5 мм друг от друга. В случае если во время сгибания трубы не удастся получить ровный прямой угол, то нанесенные надрезы потребуется немного сточить болгаркой;
3. После сгибания отрезка все соединения и углы останется заварить ручным сварочным аппаратом.

В результате должен получиться корпус с формой четырехугольной равномерной усеченной пирамиды. Внутри него потребуется надежно закрепить двигатель от бензопилы, а также редуктор и другие элементы бура.

Методы установки двигателя для бура

Результатом предыдущих действий стал предварительно снятый двигатель от бензопилы , а также надежный корпус, внутри которого расположен редуктор. Имеющиеся элементы потребуется соединить между собой. Для этого нужно продумать метод их соединения.

Если мотор в будущем будет использоваться исключительно для бурения отверстий, то бур из бензопилы для земли или льда можно сделать в виде цельной конструкции. В этом случае используемый двигатель не будет сниматься, и его крепление будет более надежным.

В случае если мотор иногда будет сниматься для его монтажа обратно на бензопилу, то его крепление потребуется сделать съемным. Этот вариант более практичен в использовании, однако крепление двигателя в этом случае будет менее надежным.

Во время планировки крепления двигателя следует предусмотреть свободный доступ к емкостям для заправки горючим и моторным маслом. Также владелец бура должен иметь доступ к клапану, который нужен для регулировки давления в цилиндре двигателя.

Лучше всего оборудовать бур для рыбалки двигателем от старой бензопилы. Этот мотор можно установить стационарно, и не снимать его на протяжении всего срока эксплуатации бура. Для крепления старого двигателя потребуется рамы. Она должна находиться в верхней части оборудования. При установке мотора на раму потребуется вывести горловину для заливки горючего и масла. В этой же части устройства нужно установить аварийный выключатель. Этот элемент очень важен в случаях, если бур будет использоваться не только для льда, но и для земли. Аварийный выключатель даст возможность отключить оборудование тогда, когда почва оказалась слишком твердой.

Чаще всего для изготовления бура используют моторы от бензопил Урал. Эти ДВС требуют минимальных доработок. Единственный минус заключается в том, что работать с этими двигателями смогут только люди среднего и высокого роста.

Самостоятельное крепление бура

Рабочая насадка самодельного бура должна быть надежно закреплена. Сделать это можно несколькими способами. Первый из них заключается в использовании трубы, на которой крепиться редуктор и используемый бур

Важное преимущество этого метода заключается в том, что при необходимости поврежденный элемент можно будет быстро заменить

В этого метода есть два недостатка. Первый из них заключается в увеличении веса оборудования, а второй – в сложностях при работе из-за вертикальной трубы.

Достоинства

• Одно из достоинств кольцевого ледобура в том, что он высверливает во льду стакан по диаметру кольца. Тратится меньше энергии при бурении из-за того, что разрушать этот ледяной цилиндр не нужно, в то время как при бурении шнековыми ледобурами вы прилагаете дополнительные усилия для разрушения данного стакана.
• После бурения лунки не нужно делать движения вверх-вниз для прокачки воды (очистке лунки ото льда), здесь достаточно просто немного приподнять кольцо и вытащить ледяной цилиндр из лунки.
• Края лунки получаются ровными. Из-за чего леска не цепляется за края лунки, снижается вероятность обрыва лески.
• Затачивается режущая кромка, находящаяся ото льда, а плоскость резания остается всегда прямой. В то время как в классических ледобурах наоборот. Удобство в том, что если вы при заточке изменили угол заострения ножа, нет ничего страшного, так как угол резания не изменится.

Другие варианты подключения

Это вторая схема включения светодиодов на 220 вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс.

Предлагаем ознакомиться: Как ловить щуку на спиннинг с берега и лодки, как выбрать время

Но есть и минус: к защитному диоду прикладывается полное (амплитудное) напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением 400 В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на 1000 вольт – 1N4007 (КД258).

Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя. Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя.

Внимание! Все простейшие схемы подключения светодиодов в 220 вольт имеют непосредственную гальваническую связь с сетью, поэтому прикосновение к ЛЮБОЙ точке схемы – ЧРЕЗВЫЧАЙНО ОПАСНО!

Благодаря такому решению, даже поменяв местами фазу и ноль, ток через человека на “землю” (при случайном прикосновении) никак не сможет превысить 220/12000=0.018А. А это уже не так опасно.
