Как установить розетку

Монтаж

Чтобы произвести подключение телевизионной розетки (простой), нужно заранее провести в стене телевизионный кабель, замаскировать его штукатуркой или уложить в кабель-канал. Для второго варианта потребуются накладные телевизионные розетки.

Основные правила установки:

1. Перед началом монтажных работ, дрелью нужно проделать соответствующее отверстие и установить в стену пластиковую коробку, которая называется подрозетником.
2. На длину в 15 см вытянуть кабель.
3. Телевизионную розетку разбирают на составные части.
4. Подключить тв кабель по направлению стрелки и фиксируют прижимом.
5. После этого нужно качественно закрепить винт.
6. Используя тестер, нужно исключить возможность короткого замыкания из-за неправильного соединения.
7. Части телевизионной розетки устанавливают на место.

После сборки незащищенные разъемы должны быть закрыты, провода скрыты за корпусом. Изоляция проводов не должна быть повреждена.

Монтаж проходной телевизионной розетки отличается от предыдущего варианта. Если человек не ограничился установкой только одной розетки для телевизора и есть желание использовать схему «звезда», нужно знать, как установить правильно:

1. Для начала устанавливают сплиттер, а уже после – розетки.
2. К каждому выходу на сплиттере крепят один телевизионный кабеля к розетке, который заканчивается монтажом простой или оконечной розетки для тв кабеля.
3. Устанавливая простые модули, нужно учитывать, что в них нет фильтров.

Необходимо обращать внимание на чистоту. Возможная величина укладывается в рамки от 40 до 1000 МГц, но некоторые устройства эти границы сужают

Если нет желания устанавливать цифровое телевидение, или при использовании последовательной схемы, нужно позаботиться о количественном ограничении. Чем больше «точек» будет установлено в доме, тем хуже будет проходить через них сигнал.

Установка телевизионной розетки – ответственное дело. Чтобы своими руками смонтировать их по всему дому, следует обладать хотя бы базовыми знаниями электрики, или разбираться в этом вопросе профессионально.

Если спроектировали сложную схему, то по всем вопросам установки лучше обращаться к провайдеру, поскольку специалист может подсказать нюансы подключения.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Установка

Современные интерьеры не принимают «видимые» провода – их принято прятать как можно надежнее. Спрятать кабель в стене поможет инструкция по установке ТВ розеток – это значительно улучшит оформление.

В первую очередь, нужно провести сам кабель до планируемого месторасположения телевизора, с небольшим запасом. Старайтесь избегать силовых проводов – они будут наводить помехи на сигнал. После, подготовьте антенный кабель. Для этого уберите немного внешней изоляции, сместите медную оплетку и заверните фольгу. Последняя, в итоге, должна закрыть медную часть.

Центральная жила также должна быть без изоляции. Дальнейшие действия по монтажу ТВ розетки своими руками зависит от выбранной модели. Некоторые производители оснащают изделия фиксирующейся крышкой. На других вы встретите специальные петли, которые фиксируют кабель вместе с центральной жилой. Сборка готова, останется только закрепить.

Порядок подключения ТВ розетки

Выполнить данную работу можно в соответствии со следующей инструкцией. Сначала необходимо соединить и провода, а после закрепить их на телевизионные выводы. Попутно осуществляется подключение усилителя импульса, разделителя провода, теле-сигнального сумматора и антенных штекеров.

После этого можно приступать к установке розетки. По типу крепления устройства делятся на внешние накладывающиеся, закрытые и проходные.

Определив структурные и функциональные особенности элемента системы, можно приступать к установке в соответствии со следующим планом:

• изготовление отверстие в стене, совпадающее по форме с розеткой;
• установка и фиксация устройства;
• требующей особой аккуратности частью процесса становится освобождение проводов от изоляции для соединения с кабелем.

Подведём итоги: выбирая ТВ розетки, необходимо ориентироваться на схему, которая будет использована для подключения телевизоров. От этого будет зависеть набор элементов, составляющих систему подачи и распределения сигнала. Результатом правильного выбора будет оптимальная работа всех ТВ-приборов в доме.

Монтаж подрозетника

После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.

Установка подрозетника в бетон, газобетон или кирпич

Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:

• перфоратор;
• корончатое сверло 68 мм;
• зубило или пику под перфоратор.

Корончатое сверло

Цены на свёрла для розетки (корончатое сверло)

Корончатое сверло

Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.

Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Засверливание в стену

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

Разметка под блок

После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Последовательность монтажа

Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

Распаечная коробка

После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Вклеивание подрозетников

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Подрозетник с двумя креплениями

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Работа болгаркой

Способы для подключения ТВ розеток

На данный момент существует три основных способа для того, чтобы подключить розетку для антенны и интернета:

• Используя схему «Звезда».
• Проходная схема.
• Подключение цифрового телевидения.

Схема «Звезда» для подключения к сети множества устройств при помощи одной антенны используется чаще всего, поскольку обладает рядом преимуществ:

• Проводка на все розетки выходит из одного места, что способствует удобному монтажу и техническому обслуживанию.
• Сигнал практически не затухает, что обеспечивает максимальный уровень качества.
• Если одна из сигнальных линий выходит из строя, все остальные розетки будут нормально функционировать.

Как правило, в помещении прокладывают кабель, обеспечивающий сигнал для кабельного телевидения. В большинстве случаев такой кабель обладает хорошим уровнем сигнала.

Важно!

Если вы планируете подключение двух или больше устройств, необходимо узнать у вашего провайдера, достаточно ли мощности сигнала для этой цели. Уровень сигнала могут усилить по вашей просьбе, поскольку провайдер обладает необходимыми ресурсами для этого. Также в некоторых случаях необходимо доплачивать при подключении дополнительных телевизионных устройств, а при самовольном подключении нескольких телевизоров можно нарваться на штраф.

Если вы сомневаетесь в том, что общей мощности хватит на несколько устройств, нужно запланировать установку телевизионного усилителя. Для максимальной эффективности усилитель устанавливается на минимальном расстоянии от источника сигнала (таким местом может быть вход в квартиру) либо в ТВ щитке, расположенном в самом подъезде.

Проходную схему подключения телевидения также иногда называют «шлейфом».

Обратите внимание!

При использовании проходной схемы для подключения необходимо использовать исключительно проходные розетки. В качестве последней розетки нужно использовать оконечную.

При такой схеме максимальный уровень сигнала будет достигается на первом устройстве в сравнении с последним подключенным устройством, однако разница будет незначительной. Этот эффект не столь критичен из-за того, что сигнал при использовании кабельного телевидения достаточно сильный для обеспечения всех телевизионных устройств. Если же использовать качественный телевизионный кабель и правильно подключить все разъемы, качество картинки невозможно отличить невооруженным глазом.

Для подключения цифрового телевидения используют электрические розетки, совмещенные с интернетом. ITPV отличается от обычного аналогового сигнала качеством картинки, изображение гораздо четче и цвета более выразительные. Для подключения цифрового телевидения можно использовать только схему «Звезда».

Основное отличие заключается в том, что для подключения телевизоров используют кабель Ethernet. Также сплиттер замещается цифровым разветвителем, для этого используют маршрутизаторы, которые обладают одним входом и множеством выходов для подключения телевизионных устройств. Также нужно помнить, что для использования цифрового телевидения необходимо, чтобы устройство могло принимать такой сигнал. Если же телевизор не может принимать сигнал в цифровом формате, принято использовать специальные SD-приставки.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Подключение группы телевизионных розеток

Уже давно стало нормальным явлением наличие в одной квартире двух и более телевизоров, которые могут получать сигнал от провайдера кабельного телевидения (TV) или от спутниковой антенны (SAT). Для того чтобы правильно подключить ТВ розетки Legrand, можно воспользоваться следующей схемой.

Изображенная на рисунке схема подключения телевизионных розеток носит название «соединение звездой» и обладает рядом преимуществ:

• Незначительное затухание сигнала.
• Поскольку все провода выходят из одного места, то в нем удобно расположить входную коробку.
• Нет необходимости использовать излишнее количество проходных розеток, что положительно сказывается на качестве сигнала.
• Неисправность одного устройства никак не сказывается на качестве работы всех остальных.

На этой схеме телевизионные розетки подключены через специальное устройство, которое называется сплиттер. Он предназначен для разделения tv или SAT сигнала на равные части, передаваемые на отдельные устройства без потери его качества. Это не единственный тип разветвителей, используемый для прокладки антенных кабелей. Другим распространенным видом этих устройств является TAP. Основное их отличие состоит в том, что сплиттер делит сигнал на равные части по количеству абонентов и может использоваться как сумматор сигнала. Что касается разветвителя типа TAP, то он производит отделение некоторой части tv (SAT) сигнала и передачу его на предусмотренное конструкцией количество выводов.

При выборе разветвителя стоит обратить внимание на его частотные характеристики. Существует две основных разновидности этих устройств:

1. Разветвители, предназначенные для установки в сетях цифрового телевидения. Они имеют рабочие частоты, не превышающие 1 ГГц.
2. Разветвители для спутниковых антенн (SAT). И рабочие частоты лежат в диапазоне до 2,5 ГГц.

Другим важным критерием выбора этих устройств является затухание сигнала. По возможности нужно устанавливать разветвитель, имеющий этот параметр минимальным в используемом диапазоне частот.

Если сигнал, поступающий от провайдера или tv антенны, слишком слабый или телевизоров, на которые планируется его передача, слишком много, то нужно позаботиться об установке усилителя (например, усилителя SAT Legrand).

Другим способом подключения является использование последовательной схемы, непременным элементом которой является проходная розетка.

Эта схема предусматривает последовательное соединение проходных розеток, последняя из которых должна быть оконечной. Необходимо отметить, что при таком соединении присутствует некоторое затухание сигнала, поэтому в ней нежелательно использовать большое количество элементов. Достоинством такой схемы можно назвать существенную экономию кабеля.

Инструкция по монтажу

Теперь расскажем, как производится установка тв розетки. Она устанавливается в заранее смонтированную в стену коробку с выведенным из нее антенным кабелем. Установка как одинарной, так и двойной телевизионной розетки особо ничем не отличается.

На фото из правой коробки виден выходящий телевизионный кабель. После монтажа он обычно остается большей длины, чем необходимо. Отрезаем проводник так, чтобы остался небольшой запас, и можно было удобно произвести подключение.

Затем необходимо зачистить ТВ кабель, чтобы подключить его непосредственно к розетке. Тут имеет смысл чуть подробней остановиться на нем. На фото четко видна структура проводника. Внутри у него находится основная жила, которая, собственно, и проводит телевизионный сигнал. Далее идет слой внутренней изоляции, который разделяет проводящую жилу от экрана.

Экран состоит из слоя алюминиевой или медной оплетки и фольги. Он защищает основную жилу от разнообразных наводок и помогает избавиться от нежелательных помех, таким образом, избавляя нас от искажений картинки в процессе просмотра. И, наконец, поверх этого находится защитный слой изоляции, предохраняющий проводник от физических воздействий.

Так вот для подключения нам необходимо аккуратно снять наружный слой изоляции, скрутить экранирующий слой, подрезать внутреннюю изоляцию так, чтобы оголенной осталось примерно 5-7 мм центральной жилы. Именно ее, а также экранирующую оплетку нужно будет подключить к ТВ розетке.

Берем розетку и слегка откручиваем винты в месте подключения кабеля – это винт, крепящий основную жилу и винты, которые затягивают оплетку. Вставляем жилу в специальный разъем и постепенно закручиваем винты так, чтобы она плотно сидела в зажимах.

Далее, нужно внимательно уложить кабель в коробку, при этом поправлять его так, чтобы он не оказался передавленным корпусом розетки. Вставляем корпус в коробку и начинаем закручивать распорные винты до тех пор, пока он крепко не будет держаться в стене. Затем сверху защелкиваем декоративную накладку и наблюдаем результат проделанной работы.

На видео наглядно продемонстрированы все этапы монтажа на примере продукции Легранд:

Теперь вы знаете, как выполнить установку и подключение ТВ розетки своими руками. Как видно, сложностей в такой работе нет, главное определиться со схемой монтажа и провести кабель к нужному месту!

Будет интересно прочитать:

• Как сделать телевизионную антенну своими руками
• Как спрятать провода от телевизора в квартире
• Лучшие телевизоры с диагональю 40-43 дюйма

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

• При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
• Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
• Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
• Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

• Накладыющаяся
• Закрытый монтаж
• Проходная

Далее понадобятся рабочие инструменты для монтажа:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора:

• По габаритам прибора проделывается отверстие в стене.
• Непосредственно сама установка и фиксирование устройства.
• Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
• Закрепляем все с помощью винта.
• Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель , который в процессе монтажа и подсоединяется к телевизионной розетке.

Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:

2. Изоляции . Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана . Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки . Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55 .

Механизм которой максимально прост, он состоит из:

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.

А на тыльной стороне находятся только крепежи для кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину

У модульного механизма ABB NIESSEN серии ZENIT , подключение выглядит иначе, но все же общий принцип сохраняется

Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.

Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.

Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.

При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.

Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена) , выглядит следующим образом.

В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки, вы с легкостью сориентируетесь, какие действия требуются.

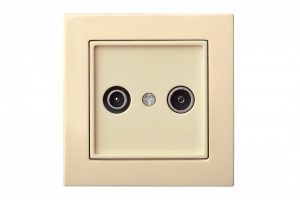

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Особенности конструкции розеток

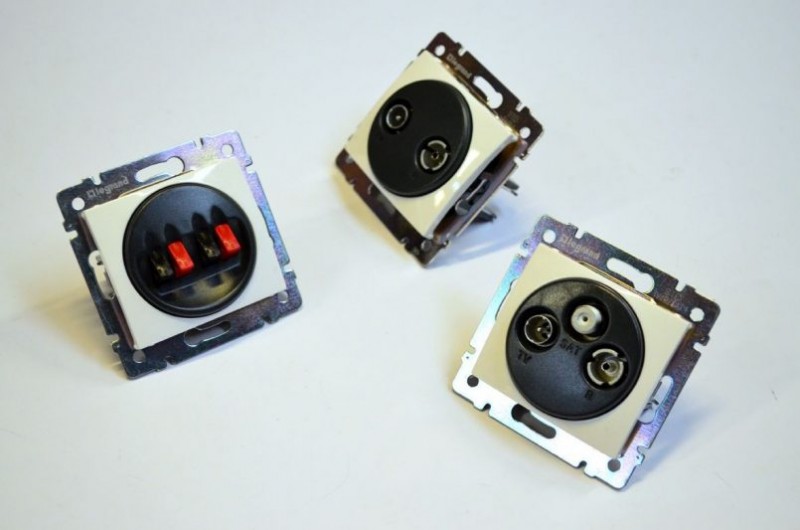

Последнее о чем хочется рассказать в данной статье – конструктивные особенности самих ТВ розеток.

Внешне и по способу установки они напоминают обычные силовые, кроме разве что разъемов, в которые включается антенный кабель.

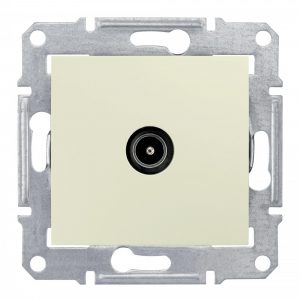

Существуют одиночные розетки, используемые для схемы «звезда». Они имеют самую простую конструкцию, а также согласующие фильтры препятствующие отражению сигнала, за счет чего падения уровня составляет не более 3 дБ – это практически не влияет на качество.

Проходные розетки сложнее по своему устройству, они решают задачу согласования и передачи сигнала с минимальными потерями. Если говорить о падении в целом, то на выходном разъеме к приемнику оно составляет не более 3 дБ, а вот сигнал передаваемый далее падает на 10…15 дБ.

Оконечная розетка для проходной схемы напоминает одиночную, но при всем том значительно отличается, как по своему назначению, так и конструкции, а потому их ни в коем случае не надо путать.

Технологии монтажа

В бетоне и кирпиче

Если Вам необходимо установить подрозетник в бетонной либо кирпичной стене, тут нужно действовать следующим образом:

1. Сделать разметку на поверхности с помощью строительного уровня и маркера в соответствии со схемой электропроводки в доме. Высота установки розеток может быть выбрана на свое усмотрение, нормами СНиП и ГОСТ данный момент не оговаривается. Все что нужно – поставить крестик в подходящем месте (центр будущего отверстия), прислонить подрозетник по центру и обвести маркером.
2. С помощью перфоратора и подходящей коронки просверлить штробу на 4-5 мм глубже, чем высота стакана, который Вы собираетесь установить. Если нет специальной фрезы под рукой, просто по кругу высверлите дрелью с победитовым сверлом группу отверстий и выбейте сердцевину зубилом и молотком. Еще один способ – аккуратно сделать квадратное отверстие болгаркой с алмазным диском.
3. Когда у Вас получится сделать круглую штробу, вычистите ее изнутри, после чего примеряйте подрозетник, чтобы он хорошо заходил в посадочное место и в дальнейшем не возникли трудности с установкой. Сразу же вырежьте в нем отверстие под ввод провода и заведите жилы внутрь.
4. Разведите раствор для того чтобы вмазать подрозетник в бетонной либо кирпичной стене. Хороший раствор может получиться из гипсовой шпаклевки, алебастра и воды.
5. Смочите отверстие и шпателем набросайте внутрь раствор, как показано на фото. После этого аккуратно закрепите стакан заподлицо со стеной, при этом чтобы шурупы по бокам были расположены строго параллельно полу (иначе розетку не получиться установить ровно).
6. Замажьте края и удалите лишний раствор, чтобы стакан был чистым и подготовленным к дальнейшим электромонтажным работам, после того как шпаклевка схватится.

Вот таким простым способом можно самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока либо даже газобетона. Обязательно просмотрите видео инструкции, предоставленные ниже, чтобы увидеть наглядно всю сущность монтажа.

Видеоурок по креплению блока стаканов в монолите

В гипсокартоне

Крепить подрозетник в гипсокартонной перегородке на порядок проще. Тут уже не нужно разводить раствор и выбивать сердцевину штробы зубилом. Как мы говорили ранее, существует специальный стакан с прижимными лапками, которые запросто фиксируют подрозетник в гипсокартоне.

Для того чтобы самому установить стакан в гипсовой стене, нужно выполнить следующие действия:

1. Нанести разметку на поверхности по аналогии с предыдущей технологией. Подробно разметку гипсокартонной стены мы рассмотрели, когда рассказывали о том, как установить розетку в гипсокартоне.
2. Вырезать в дне отверстие под провода и вставить изделие внутрь штробы.
3. Закручивать винтики по бокам до тех пор, пока коробка плотно не зафиксируется внутри.

Как монтировать подрозетник в гипсокартон

Вот и все, что Вам нужно сделать для установки подрозетника в гипсокартонную стену своими руками. Как Вы видите, все очень просто и установить изделие сможет даже новичок в электрике

Обращаем Ваше внимание на то, что если гипсовая перегородка будет дополнительно облицована кафелем, нужно действовать немного иначе. На видео ниже предоставлена технология крепления стакана под керамической плиткой

Как выполнить установку на кафельной плитке

Второй способ сделать блок розеток в кафеле

В дереве

Ну и последний из вариантов крепления – в деревянной стене. Если Вы решили провести скрытую проводку в деревянном доме, что очень странно и небезопасно, нужно будет сделать штробы в дереве под установку металлических подрозетников.

В этом случае можно использовать специальную коронку по дереву и стамеску, но мы все же настоятельно рекомендуем осуществить монтаж открытой электропроводки, т.к. в этом случае штробить деревянные стены либо вагонку не придется.
