Как самостоятельно провести диагностику и ремонт бензопилы партнер (partner)

Достоинства и недостатки

Главная задача двигателей мотоинструментов, в частности, бензопил, – стабильная и уверенная работа в любом положении по отношению к силе тяжести. Эта особенность, обеспечиваемая мембранным карбюратором с встроенным насосом, наряду с его конструктивной простотой, является существенным достоинством узла питания ДВС Партнер 351.

К недостаткам карбюратора можно отнести относительную сложность регулировки, неширокий диапазон количества смеси на выходе и медленные переходы между установившимися режимами. Кроме того, он чувствителен к ускорениям, направленным перпендикулярно мембранам.

Утепление рамы окна

Оснащение деревянного проема осуществляется выбранным материалом определенным методом. Вариант зависит от параметров структуры. Главное значение имеет утепление отверстий, имеющихся на месте соединения основы и створок.

Многие используют шведскую технологию для этого вида утепления. Она предполагает использование фрезы – специального инструмента. Нужно создать паз во внутреннем пространстве окна и залить в него силиконовый материал трубчатой конфигурации, который заполнит даже мельчайшие трещины.

Этот вариант герметизации проема выполняется профессионалами высокого класса, поэтому обойдется недешево. Он не подходит для старых конструкций, которые могут повредиться при снятии и установке.

Метод становится набирает популярность и является самым востребованным для герметизации деревянных проемов.

Используемая лента изготавливается в Швеции из резины и силикона. Она устойчива к агрессивным факторам, допускает окрашивание. Материал имеет хорошие характеристики теплопроводности, прочности, практичности. Процесс осуществляется с  демонтажом створок, вырез бороздок в раме для заполнения материалом. Изолятор отлично держится благодаря надёжному приклеиванию герметиком и наличию специальных утолщений.

Легче осуществить утепление посредством оклейки по всей основе конструкции. Суть заключается в расположении утеплителя таким образом, чтобы он загибался при движении створки, а не скользил. При этом все отверстия будут герметично закрыты.

Материал можно нанести в несколько рядов. Выполнение работ нужно проводить с одновременным монтажом стеклопакетов на герметик. Важными достоинствами этого способа являются:

• Долговечность;
• Не надо снимать уплотнитель при наступлении теплого времени года.

Достаточное количество вариантов утепления деревянных проемов даёт возможность каждому владельцу подобрать подходящий. Процесс позволит утеплить комнату и повысить эстетичность конструкции. Увидеть, как утеплить деревянные проемы, можно на фото и видео.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

• дефектная свеча (устраняется только заменой на заведомо исправную);
• обрыв проводов в системе;
• неисправность кнопки управления зажиганием;
• дефектная катушка зажигания;
• отсутствие зазора между катушкой и маховиком;
• обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

• износ ЦПГ;
• тепловые задиры цилиндра или поршня;
• задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

Ремонт: основные неисправности и их устранение

Чаще всего проблемы с подачей топлива возникают при засорении крохотных отверстий жиклеров и при выходе из строя пары мембрана-коромысло. Латунный крестик коромысла может согнуться, или выскочить из места посадки и перекрывать подачу топлива не тогда, когда нужно. Мягкая мембрана может со временем засохнуть, потерять эластичность, покоробиться и также некорректно перекрывать подачу топлива.

Вот так выглядит новая мембрана (справа)

Очистить отверстие жиклера можно двумя способами:

1. Карбюратор продувают сжатым воздухом от компрессора или насоса. Снимается шланг подачи бензина из бачка, на штуцер надевают воздушный шланг и прокачивают карбюратор.
2. Если проблема не решена, его снимают, разбирают, получают доступ к жиклерам, чистят и промывают весь карбюратор бензопилы. Жиклер чистят на месте или выкручивают (он посажен на резьбе).

Мягкая мембрана на старых карбюраторах чаще всего выходит из строя после долгих перерывов в работе. Она просто высыхает без бензина. Поэтому перед запуском после долгого простоя (год или полгода летом в жару) нужно открыть кран бензобака, наполнить карбюратор бензопилы Урал бензином, и делать пробный запуск через полчаса.

Негодная мембрана ремонту не подлежит, её просто меняют.

Отсутствие герметичности

Другие неполадки карбюратора КМП-100У — потеря герметичности. Прокладки между карбюратором и корпусом двигателя, и между частями карбюратора не должны подсасывать воздух при работе и давать протечки топлива при заглушенном двигателе.

Прокладки могут испортиться по тем же причинам, что и мембрана, то есть высохнуть, стать хрупкими от времени.

Ремкомплект для карбюратора бензопилы Урал

Для карбюраторов КМП-100У до сих продаются ремкомплекты — набор прокладок, мембрана, в других комплектациях там могут быть и коромысло с пружиной к ней.

Во времена СССР, когда дефицитом были не только бензопилы, но и запчасти к ним, прокладки делали сами, из листового паронита.

При отсутствии паронита прокладки делали из толстой однослойной бумаги (не картона), промазанной масляной краской.

Алгоритм и описание процесса разборки

Если необходимо полностью разобрать бензопилу Партнер 350, первое с чего начинается разборка, это чистка пилы при помощи компрессора. Далее, узлы бензопилы снимаются в следующем порядке:

• крышка тормоза цепи и пильная гарнитура;
• верхняя крышка;
• рукоятка пилы;
• стартер.

После того как первый этап разборки окончен, повторно чистим бензопилу при помощи компрессора, т. к. уже имеется доступ к воздуховодам, которые в большинстве случаев сильно загрязнены древесной пылью.

На следующем этапе удобно снять корпус воздушного фильтра и карбюратор Партнер 350.

Глушитель можно снять либо сразу после того как снят карбюратор, либо уже после того как снят двигатель. Выпускное окно, тоже закрывается ветошью.

Далее снимаются сцепление и маховик.

Для этого потребуется применить стопор поршня, установив его в свечное отверстие.

После снятия сцепления появляется доступ к масляному насосу, его тоже необходимо снять.

На последнем этапе нужно раскрутить винты двигателя и снять его с корпуса.

Инструкция по снятию маховика с коленчатого вала

Для снятия маховика потребуется использовать специальный съемник, но большинство мастеров используют выколотку из мягкого металла, т. к. с её помощью процесс снятия значительно ускоряется.

Суть заключается в том, что гайка маховика выкручивается до того момента пока не поравняется с плоскостью вала, после чего при помощи молотка и выколотки, установленной на гайку, одним резким ударом, маховик снимается с вала.

Метод немного варварский, но проверенный временем и рекомендован многими мастерами, как самый практичный и надежный.

Основные причины сбоев в работе бензопилы 350

• Сбои в работе связаны со скоплением большого количества кислорода или с наличием недостаточного объема топлива.
• Перебои в работе отмечаются, если осуществляется повышенный расход горючего, приводящий к большому выбросу выхлопных газов, которыми перенасыщается топливная смесь.
• Непредвиденный сбой в работе нередко появляется при наличии поломок механического характера. Так, при наличии сильных вибраций может возникнуть подобная проблема, повреждается защитный колпак. Вибрация ослабляет закреплённые болты.
• Износ поршневой области мотора. Устранить данную проблему можно только посредством замены поврежденного элемента. Затем нужно настроить узел.
• Перебои в работе карбюратора партнер 350 могут появиться при применении горючего низкого качества. Такая проблема приводит к тому, что фильтр повреждается. Чтобы устранить такую ситуацию необходимо произвести разбор, промывку рабочих узлов.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

• дефектная свеча (устраняется только заменой на заведомо исправную);
• обрыв проводов в системе;
• неисправность кнопки управления зажиганием;
• дефектная катушка зажигания;
• отсутствие зазора между катушкой и маховиком;
• обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

• износ ЦПГ;
• тепловые задиры цилиндра или поршня;
• задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

• https://pro-traktor.ru/benzopily/partner-350.html
• https://sadovij-instrument.ru/benzopily/partner-remont.html
• https://diz-cafe.com/tech/remont-benzopily-svoimi-rukami.html
• https://prokarbyrator.ru/regulirovka-karbyuratora/regulirovka-karbyuratora-benzopily-partner-350-svoimi-rukami.html
• https://benzopilok.ru/remont/to-benzopily-svoimi-rukami.html
• http://yotools.ru/benzopili/benzopila-partner-350-chastye-polomki-regulirovka-karbyuratora.html
• https://pochini.guru/remont/printsipyi-remonta-benzopilyi
• https://dm-st.ru/neispravnosti-i-remont-tsepi-benzopilyi-svoimi-rukami
• https://sad-doma.net/inventar/remont/remont-benzopilu-partner.html
• https://benzopilok.ru/remont/benzopila-partner-350.html
• https://specmahina.ru/benzopila/regulirovka-karbyuratora-partner.html

Ремонт своими руками и основные неисправности

В процессе эксплуатации бензопилы Партнер 351 могут возникнуть различные поломки и неисправности. Некоторые из них можно исправить своими руками, без обращения в сервисные центры и ремонтные мастерские.

1. При работе двигателя выделяется много черного дыма, бензопила глохнет на высоких оборотах? Скорее всего, забит глушитель. Для исправления проблемы его надо снять и удалить весь мусор и нагар. За долгие годы эксплуатации глушитель бензопилы Партнер 351, да и не только, сильно забивается нагаром. После влажной очистки глушитель должен высохнуть. На время ремонта входное отверстие от глушителя закрывается куском материи.
2. Не подаётся топливо? Причин может быть несколько:

1. Засорен топливный фильтр или отверстие в топливном баке. Для исправления надо вынуть и почистить топливный шланг или сапун.
2. Проблемы с регулировкой карбюратора, в том числе, засорение его каналов и мембран. Карбюратор бензопилы Партнер 351 состоит из множества мелких частей. Для ремонта лучше обратиться в сервисный центр.
3. Недостаток топлива в баке. Для исправления надо подкачать топливо, и наполнить бак.

• Проблемы в цилиндропоршневой группе, а именно потеря мощности двигателя или загазованность картера? Такие неисправности встречаются крайне редко, для точной диагностики и устранения может понадобиться специальное оборудование или полная замена блока цилиндра с поршнем. Можно попробовать визуально оценить состояние системы, для этого надо снять глушитель:
• Если наблюдается потеря мощности двигателя, то, скорее всего проблема с компрессией. Для диагностики надо с помощью манометра измерить давление в цилиндре. Если оно значительно меньше стандартного показателя в 8-9 атмосфер, то потребуется полная замена цилиндропоршневого блока.
• Если наблюдается интенсивное образование газов в картере, то надо внимательно изучить состояние поршневого кольца. Любая микротрещина или скол на его поверхности нарушают герметичность системы. Кольцо надо снять и заменить. Для этого лучше обратиться в ремонтную мастерскую.

Более подробно о решении проблем с холостым ходом и запуском двигателя можно узнать из видео по ремонту пилы Партнер 351.

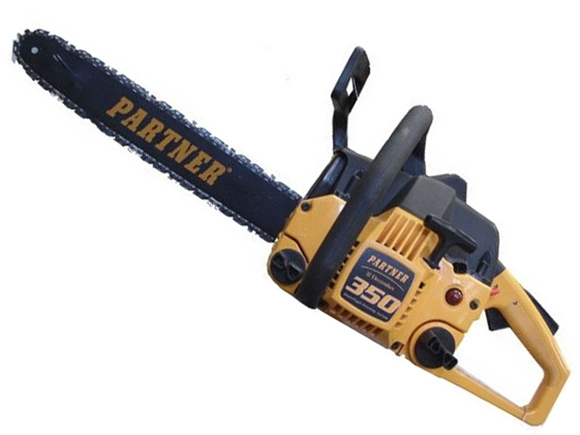

Конструктивные особенности бензопилы «Партнер 350»

Надежная и удобная в использовании пила данной модели имеет бензиновый двигатель с мощностью в 1300 Вт. Она отличается легким запуском, который осуществляется за счет встроенного профессионального топливного насоса и электронной системы зажигания.

Бензопила оборудована системой защиты, которая автоматически активирует двойной инерционный цепной тормоз. Смазка цепи также происходит автоматически. Изменить натяжение цепи этого агрегата очень легко можно с помощью всего лишь двух ключей.

Бензопила снабжена топливным праймером, поэтому легко запускается в любое время года. Барабан стартера инструмента оборудован специальной крыльчаткой, с помощью которой он очищается от загрязнений.

Фильтр с системой CCS способен задержать все остаточные частицы. Кроме этого, такая система позволяет продолжительное время использовать воздушный фильтр, экономя при этом расход топлива.

Производители бензопилы «Партнер 350» оснастили стенки цилиндра поршневой группы хромированным покрытием, что значительно увеличивает срок службы инструмента.

Как отрегулировать

Настройка карбюратора бензопилы Партнер своими руками требует подготовки следующих инструментов:

• тахометр (электронный счетчик частоты вращения коленчатого вала);
• шлицевая отвертка;
• комплект фильтров (их замена является частью процесса регулировки).

Отрегулировать карбюратор на бензопиле Партнер 352 или другой модели можно только в том случае, если предварительно выполнить очистку от грязи. Для этого лучше всего использовать компрессор с воздушной насадкой. Сама же регулировка выполняется в несколько этапов:

1. Для доступа к регулировочным винтам нужно снять крышку. Также к ним есть доступ через специальные отверстия с левой стороны карбюратора. При этом необходимо помнить, что левый винт является винтом качества (маркировка H), а правый — количества (маркировка L).
2. После этого надо винты полностью закрутить, а затем ослабить на ⅕ оборота.
3. Затем бензопилу нужно запустить, поскольку настроить карбюратор можно только при горячем двигателе.
4. После этого винт регулировки количества требуется закрутить по часовой стрелке до максимальных оборотов двигателя. По достижении такого результата винт нужно открутить против часовой стрелки на ¼ оборота. После этого бензопила должна работать на холостых. Если оборотов слишком мало или много, то используют дроссельную заслонку.
5. Теперь с помощью винта качества устанавливают максимальные обороты. Данный параметр определяется тахометром. Максимально возможное значение легко просмотреть в инструкции. Например, для мотопилы Партнер 350 данное значение равно 12500 об/мин

Если же тахометра нет, то определить качество регулировки можно визуально. Если при работе инструмент сильно дымит, то винт количества нужно немного прикрутить. Возможен и другой вариант. Бензопила может хорошо работать на холостых оборотах, но плохо на максимальных. Исправить ситуацию способна закрутка винта качества, при этом газ нужно держать полностью зажатым.

Устройство бензопилы Партнер 351

Бензопила Partner 351 обладает стандартной конструкцией. В комплектацию инструмента входит надежный бензиновый 2-тактный двигатель, объемом цилиндра 38 см3 и мощностью 1,4 кВт. Для запуска мотора производитель предусмотрел безотказный ручной стартер, сопротивление которого было снижено на 30 %. Современная сборка и компоновка стартера дает возможность запустить бензопилу Партнер 351 в любое время года, оказывая минимальную нагрузку на двигатель и другие механизмы инструмента. За охлаждение мотора отвечает эффективная система принудительной подачи воздуха.

В комплектацию бензопилы Партнер 351 входит долговечная система зажигания и фирменная свеча Bosch WSR 6F. Хорошая сборка системы зажигания и ее оптимальное сочетания со сцеплением делает запуск и работу инструмента стабильнее и эффективнее.

Рабочие органы модели представлены шиной и цепью. За натяжения цепи отвечает отдельная звездочка, расположенная в боковой части модели. Свободный доступ к звездочке дает возможность быстро настроить натяжение цепи без использования инструментов.

Все внутренние запчасти бензопилы Партнер 351 помещены в прочный корпус. Он изготовлен из качественного многослойного полимера, что дает корпусу возможность успешно выдерживать падения с небольшой высоты и случайные удары о посторонние предметы.

Корпус модели продуман таким образом, чтобы дать оператору свободный доступ к основным расходным элементам модели. Благодаря этому вальщик может быстро произвести ремонт инструмента прямо в полевых условиях.

Технические характеристики модели

Бензопила Partner 351 обладает хорошими техническими показателями. Характеристики модели включают:

• мощность – 1,9 л. с.;
• вместительность резервуара для заливки горючего – 380 мл;
• вместительность резервуара для заливки масла – 200 мл;
• рекомендуемая длина используемой шины – 35–40 см;
• шаг цепи – 3/8 «;
• количество звеньев пильной цепи – 56;
• вес в готовом к работе виде – 4,7 кг.

Модель Партнер 351 выделяется скромными габаритами и малым весом. Это дает возможность уверенно использовать ее на высоте без дополнительной страховки для оператора

Важное преимущество инструмента заключается в низком уровне шума. При работе двигателя пилы на максимальных оборотах, этот параметр составляет 106 дБ

Бензопилы Партнёр и Штиль, их регулировки.

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.

Основные неисправности бензопилы «Партнер 350»

Чаще всего причина поломки инструмента связана с перебоями в работе двигателя или других узлов и систем. Для устранения любых неисправностей требуется разборка. Чтобы все сделать правильно, необходимо знать конструктивные особенности бензопилы и основные причины ее поломки.

Проверяем систему зажигания

В первую очередь, при неисправности любой бензопилы, следует осмотреть свечу зажигания. Для этого сначала отсоединяется провод, а затем с помощью специального ключа выворачивается сама свеча. По ее внешнему виду можно понять причину проблемы:

1. Покрытая нагаром свеча бензопилы свидетельствует об использовании некачественного масла, о неправильном соотношении масла и бензина при приготовлении топлива или о плохо отрегулированном карбюраторе. В этом случае свечу необходимо очистить от нагара иглой или шилом, помыть и протереть шкуркой электроды.
2. Если свеча сильно забрызгана топливом, то скорей всего неправильно отрегулирован карбюратор или были нарушены правила запуска инструмента. Чтобы удалить излишки топлива, необходимо перекрыть подачу топлива, включить стартер и проверить камеру сгорания. После этого свеча протирается, закручивается на место, и механизм запускается еще раз.
3. Совсем сухая свеча свидетельствует о том, что в цилиндр бензопилы не попадает топливная смесь. В этом случае причина поломки не в системе зажигания, поэтому свеча ставится обратно.

Чтобы проверить работоспособность свечи зажигания, на нее нужно надеть кабель зажигания, соединить плоскогубцами цилиндр и гайку свечи, и завести стартер. Если искра отсутствует, то свечу необходимо заменить.

Ремонт топливной системы бензопилы

Причин, по которым топливно-воздушная смесь не попадает в цилиндр, может быть несколько:

• засорение топливного фильтра;
• засорение отверстия в крышке топливного бака (сапуна);
• недостаточное количество топлива;
• неправильно отрегулированный карбюратор;
• засорение каналов или нарушение целостности мембраны карбюратора.

Чтобы диагностировать засорение фильтра или сапуна, нужно просто отсоединить шланг и посмотреть как течет топливо. Струйка из бака должна выливаться хорошим напором. Если она прерывистая и слабая, то фильтр нужно вытащить через горловину бака и промыть или заменить, а сапун прочистить иглой.

Карбюратор бензопилы является достаточно сложным устройством, оборудованным множеством мелких деталей. Поэтому его разборку и ремонт лучше доверить специалистам.

Если забит просто фильтр карбюратора, то его можно аккуратно снять, вытряхнуть, промыть моющими средствами и поставить на место.

Своими руками карбюратор можно только отрегулировать. Делается это тремя винтами строго по инструкции.

Чистка глушителя

В некоторых случаях двигатель начинает глохнуть и дымить на больших оборотах. При этом на малых оборотах он работает нормально. Скорей всего причина в том, что глушитель забит продуктами сгорания.

Чтобы устранить эту неисправность, глушитель снимается, разбирается и с помощью моющих средств очищается от нагара. После этого его нужно высушить феном и установить на место.

Пока глушитель будет снят, выпускное отверстие пилы необходимо закрыть чистой тряпкой.

Ремонт цилиндро-поршневой группы

В этой группе неполадки встречаются достаточно редко. При поломке какого-либо элемента его чаще всего заменяют на новый.

Основные неисправности цилиндро-поршневой группы:

1. Мощность двигателя может теряться из-за низкого (около 5 атм) давления в цилиндре. Чтобы его замерить, необходим специальный манометр, который называется копрессометром. Нормальное рабочее давление цилиндра 8-9 атмосфер.
2. Если в картер двигателя выбрасываются горячие газы, то скорей всего западают поршневые кольца.
3. Потеря давления и выброс газов через щели может свидетельствовать о разрушении уплотнительных прокладок головки цилиндра. Их необходимо заменить.

Полностью оценить состояние всех элементов этой группы можно только визуально, через отверстие от снятого глушителя. Если это будет возможно, то снимается головка цилиндра или цилиндр целиком.

Если причина поломки бензопилы несущественна, то неважно – российскими, или китайскими производителями изготовлен инструмент. Разборку и ремонт агрегата можно достаточно легко сделать своими руками, изучив предварительно его конструкцию и видео инструкцию по устранению неисправностей

Разборка и сборка устройства

Для разборки бензопилы Партнер 350 понадобится ряд специализированных инструментов:

• ключ;
• деталь для фиксации поршня;
• шестигранные крепежные изделия Torx;
• болт для выколачивания гаек (выколотка);
• слесарный набор (отвертки, молотки, развертки).

Первый этап разбора пилы – это снятие внешних профилей и откручивание крышек. С помощью аккумуляторной дрели снимаются крышки воздушного фильтра и стартера. Дополнительные крепления (в виде винтов) откручиваются отвертками. После снятия покрывающих модулей стоит очистить внутренние магистрали бензопилы Партнер 350 от загрязнений и пыли. Изъятие двигателя пилы стоит производить предельно аккуратно, ведь этот механизм отвечает за работу агрегата.

Разборка бензопилы

После двигателя нужно снять глушитель и маховик. На этом этапе понадобятся специальный болт для поршня. Сцепление бензопилы изымается по ходу движения цепи для удобства дальнейшей сборки. Под сцеплением находится привод масляного насоса, его также необходимо снять.

Снятие маховика с коленчатого вала с помощью специальной выколотки распространено среди частных умельцев. Болт крепко захватывает основной винт маховика и ускоряет процесс съема детали. Маховик снимается с вала ударом молотка по выколотке.

Сборка бензопилы Партнер 350 осуществляется в обратном порядке. При возвращении каждой детали пилы в исходное положение, стоит проверить фиксацию всех крепежных элементов и вхождение гаек в пазы. Особенностью конструкции двигателя пилы является то, что крышка основного корпуса устанавливается без прокладки, зазоры защищаются с помощью нанесения слоя специального герметического материала. Перед нанесением герметика стоит хорошо очистить поверхность для равномерного распределения средства.

Установку маховика нужно проводить не менее деликатно, чем процесс его снятия. Для правильного функционирования детали нужно обеспечить зазоры между механизмом и другими деталями пилы. Катушку зажигания нужно соединить с маховиком таким образом, чтобы они не касались друг друга, но были сопряжены с помощью магнитных контактов.

Устройство и принцип работы стартера бензопилы

Сборка Партнер 350

Для того чтобы правильно собрать Партнер 350, необходимо устанавливать все элементы в обратной последовательности снятию.

Важной особенностью сборки двигателя бензопилы Партнер 350 является то, что крышка картера устанавливается без прокладки. Вместо неё используется герметик красного цвета, который тонким слоем наносится на место установки картера

Перед тем как наносить герметик, необходимо обезжирит крышку картера и место её установки, для лучшего сцепления герметика.

Установка зазора маховика и катушки (регулировка зажигания)

В процессе сборки бензопилы Партнер 350, если на ней снимали не только маховик, но и катушку зажигания, между ними необходимо выставить зазор. Для этого сначала устанавливается маховик, затем на него укладывается кусочек от полуторалитровой пластиковой бутылки, а затем ставится катушка и фиксируется двумя крепежными винтами, при этом маховик должен быть повернут к катушке магнитными контактами.

После регулировки зазора провернуть маховик. Если он не задевает за контакты катушки, то зазор выставлен правильно.

Поиск неисправностей бензопилы

Опытные вальщики знают, что грамотное и точное определение характера поломки – это половина проделанной работы по ремонту. Основываясь на долголетнем опыте ремонта бензопилы партнер 350, специалистами была разработана особая методика диагностики неполадок.

Основные поломки бензопилы Партнер 350

Это позволяет существенно сэкономить время и уйти от ненужных операций. Поиск неисправности рекомендуют в следующем порядке:

1. Проверка искры бензопилы;
2. Катушка зажигания;
3. Диагностика системы подачи топлива;
4. Осмотр подшипников коленчатого вала.

Проверка искры на электродах свечи

Для диагностики наличия искры необходимо извлечь свечу и не вынимая высоковольтный кабель сделать несколько рывков стартером. При наличии разряда потребуется выставить зазор между центральным и боковым электродом. Его величина в Partner 350 не должна выступать за пределы от 0.7 до 1.2 мм.

Регулировка зазора свечи щупом

Недобор этого расстояния может привести к неполному сгоранию топливной смеси и, как следствие, увеличенному расходу топлива при ограниченной мощности агрегата. В результате превышения этого параметры наблюдается непостоянство возникновения искры и перебои в работе двигателя внутреннего сгорания.

В случае отсутствия искры на электродах необходимо заменить свечу и повторить манипуляцию по диагностике, описанную выше.

Диагностика и настройка зажигания Партнер 350

Отсутствие яркой синей искры в свече может свидетельствовать о необходимости осмотра модуля зажигания и регулировки зазора. Для этих целей снимаем пластиковый защитный кожух с пилы и проверяем состояние катушки. Ведущие к ней провода должны крепко фиксироваться винтами не должны болтаться на месте соединения. На маховике ведущего вала не должна присутствовать влага, поскольку она мешает возникновению электромагнитного поля.

Маховик и модуль зажигания бензопилы Partner 350

При отсутствии подобных несоответствий необходимо убедиться в правильности выставления зазора между модулем и маховиком. Его величина должна составлять не более и не менее 0.2 мм, а потому при несовпадении с рекомендуемым расстоянием требуется самостоятельно настроить зажигание бензопилы Партнер 350.

После проверки зажигания переходим к диагностике системы подачи топлива.

Топливная система бензопилы 350

Немаловажное влияние на корректную работу пилы играет топливная система, состоящая из бензобака, патрубков и карбюратора

Карбюратор Партнер 350 в разборе

В случае не поступления смеси из бачка требуется осмотреть встроенный фильтр и сапун (отверстие в крышке). При засорении топливного фильтра потребуется его замена. Для чистки сапуна необходимо можно  обычную острую иголку, аккуратно извлекая остатки грязи и опилок из клапана. При засорении карбюратора потребуется его демонтаж и тщательная очистка.

Принцип работы карбюратора

Карбюратор служит для смешивания топливной смеси (масла и бензина) с воздухом. Его работа начинается с момента рывка стартера пилы, который принуждает мембрану закачивать топливо. После управляемый диафрагмой игольчатый клапан подает бензин в главную камеру, через которую он поступает в цилиндр. Посредством дроссельной заслонки можно «обогащать» или «обеднять» топливную смесь воздухом. При ее закрытии в цилиндр будет поступать меньше воздуха при том же уровне топлива. В этом случае будет увеличен расход вкупе с падением мощности двигателя. Потому регулировка бензопилы Партнер 350 играет важную роль в создании оптимального соотношения умеренного потребления топлива при высокой производительности инструмента.

Подскажите как отрегулировать опережение зажигания в бензопиле Partner 350

Когда брал пилу всё было в норме. Потом стало всё чаще выдёргивать стартер из руки. Не давно по недосмотру залил бензин без масла. Пила заклинила. Сменил цилиндр и поршень, Поршень был с одним кольцом поставил с двумя и всё началось. Стало так рвать стартер из рук завести стало невозможно обыкновенным способом. Завёл два раза наступив одной ногой на одну ручку другой на другую. На большее сил не хватило. По моему зажигание очень раннее, а как исправить это не знаю Кто сможет подсказать, что же делать?

В подобных движках зажигание не регулируется, можно только отрегулировать зазор между магнитом и катушкой. Зазор . кусок банки из под пива слаживаете вдвое, ложите на маховик, отжимаете болты, катушка притягивается, зажимаете болты на катушке, всё.

Спасибо, что ответил. Зазор стоит с завода проверил 0.3мм. Всё вроде в норме, а почему рвёт стартер не врублюсь. Во кросворд. Кто поможет решить.

Попробую Олегыча подтянуть.

Можно выточить смещённую шпонку на магдину, низ шпонки смещён в одну сторону,а верх в другую.Я так делал на мотокультиваторе и на мопеде Дельта,помогло.

Зазор между магетой и полюсами катушки.

Магнету ещё не снимал сниму отпишусь. Наверное после завтра. Пока некогда.

Владимир-49 , Проверьте шпонку на маховике.

Это точно. Там больше регклировать нечего. А уж Уже Дед , сказал, больше сказать нечего.

В первом варианте -старая поршневая, причиной тяжёлого проворачивания вполне мог быть нагар на поршне и камере сгорания. Во втором-новая поршневая,причиной может быть уменьшенный(по сравнению с заводским) объём камеры сгорания.Например -поставил самодельную-тонкую прокладку под цилиндр. Добавление более толстой прокладки увеличит объём камеры сгорания и уменьшит степень сжатия. Запуск облегчится.

Каким это образом степень сжатия влияет на трудности с запуском двигателя? И в Партнере нет прокладки под цилиндром.

Основные неисправности бензопилы «Партнер 350»

Чаще всего причина поломки инструмента связана с перебоями в работе двигателя или других узлов и систем. Для устранения любых неисправностей требуется разборка. Чтобы все сделать правильно, необходимо знать конструктивные особенности бензопилы и основные причины ее поломки.

Проверяем систему зажигания

В первую очередь, при неисправности любой бензопилы, следует осмотреть свечу зажигания. Для этого сначала отсоединяется провод, а затем с помощью специального ключа выворачивается сама свеча. По ее внешнему виду можно понять причину проблемы:

1. Покрытая нагаром свеча бензопилы свидетельствует об использовании некачественного масла, о неправильном соотношении масла и бензина при приготовлении топлива или о плохо отрегулированном карбюраторе. В этом случае свечу необходимо очистить от нагара иглой или шилом, помыть и протереть шкуркой электроды.
2. Если свеча сильно забрызгана топливом, то скорей всего неправильно отрегулирован карбюратор или были нарушены правила запуска инструмента. Чтобы удалить излишки топлива, необходимо перекрыть подачу топлива, включить стартер и проверить камеру сгорания. После этого свеча протирается, закручивается на место, и механизм запускается еще раз.
3. Совсем сухая свеча свидетельствует о том, что в цилиндр бензопилы не попадает топливная смесь. В этом случае причина поломки не в системе зажигания, поэтому свеча ставится обратно.

Чтобы проверить работоспособность свечи зажигания, на нее нужно надеть кабель зажигания, соединить плоскогубцами цилиндр и гайку свечи, и завести стартер. Если искра отсутствует, то свечу необходимо заменить.

Ремонт топливной системы бензопилы

Причин, по которым топливно-воздушная смесь не попадает в цилиндр, может быть несколько:

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

• засорение топливного фильтра;
• засорение отверстия в крышке топливного бака (сапуна);
• недостаточное количество топлива;
• неправильно отрегулированный карбюратор;
• засорение каналов или нарушение целостности мембраны карбюратора.

Чтобы диагностировать засорение фильтра или сапуна, нужно просто отсоединить шланг и посмотреть как течет топливо. Струйка из бака должна выливаться хорошим напором. Если она прерывистая и слабая, то фильтр нужно вытащить через горловину бака и промыть или заменить, а сапун прочистить иглой.

Карбюратор бензопилы является достаточно сложным устройством, оборудованным множеством мелких деталей. Поэтому его разборку и ремонт лучше доверить специалистам.

Если забит просто фильтр карбюратора, то его можно аккуратно снять, вытряхнуть, промыть моющими средствами и поставить на место.

Своими руками карбюратор можно только отрегулировать. Делается это тремя винтами строго по инструкции.

Чистка глушителя

двигатель начинает глохнуть

Чтобы устранить эту неисправность, глушитель снимается, разбирается и с помощью моющих средств очищается от нагара. После этого его нужно высушить феном и установить на место.

Пока глушитель будет снят, выпускное отверстие пилы необходимо закрыть чистой тряпкой.

Ремонт цилиндро-поршневой группы

В этой группе неполадки встречаются достаточно редко. При поломке какого-либо элемента его чаще всего заменяют на новый.

Основные неисправности цилиндро-поршневой группы:

1. Мощность двигателя может теряться из-за низкого (около 5 атм) давления в цилиндре. Чтобы его замерить, необходим специальный манометр, который называется копрессометром. Нормальное рабочее давление цилиндра 8-9 атмосфер.
2. Если в картер двигателя выбрасываются горячие газы, то скорей всего западают поршневые кольца.
3. Потеря давления и выброс газов через щели может свидетельствовать о разрушении уплотнительных прокладок головки цилиндра. Их необходимо заменить.

Полностью оценить состояние всех элементов этой группы можно только визуально, через отверстие от снятого глушителя. Если это будет возможно, то снимается головка цилиндра или цилиндр целиком.

Если причина поломки бензопилы несущественна, то неважно – российскими, или китайскими производителями изготовлен инструмент. Разборку и ремонт агрегата можно достаточно легко сделать своими руками, изучив предварительно его конструкцию и видео инструкцию по устранению неисправностей

Ремонт карбюратора бензопилы Партнер 351 (основные неисправности, их устранение)

Даже очень тщательная и верная регулировка карбюратора может не решить некоторых его неисправностей и вызванных ими проблем в работе цепной бензопилы Партнер 351. Если восстановить нормальную производительность узла питания ДВС настройкой не получается, необходим ее демонтаж, разборка и ремонт.

В некоторых случаях перебои в работе карбюратора связаны с засорением жиклеров, топливных и воздушных фильтров и, как следствие, «недоливом» горючего. Основными симптомами этой проблемы являются потеря мощности и нестабильная работа двигателя. Причиной могут стать попавшие пыль, мелкий мусор и даже водяные капли, а замерзшая в карбюраторе вода и вовсе блокирует каналы подачи топлива.

При наличии компрессора все каналы карбюратора продувают сжатым воздухом, а если процедура не помогла – моют его в ультразвуковой ванне (подойдут ювелирные или для промывки оптики) с использованием специальной карбюраторной жидкости. В процессе чистки запрещено использование металлических игл, проволоки, ворсистой или «сыпучей» ткани.

Нередки случаи когда бензопила начинает нестабильно работать из-за нарушения герметичности, которая образуется из-за лопнувшей проставки между карбюратором и двигателем бензопилы (на фото ниже). Единственный способ решения проблемы — замена на исправную.

Обзор пилы Партнер 350

Именно ее мы и рассмотрим подробнее.

Технические характеристики:

• мощность 1,52 кВт;
• рабочий объем 36 см3;
• частота вращения на холостом ходу 3000 об./мин;
• максимальная рекомендуемая частота вращения 13000 об./мин;
• длина пильной шины 40 см;
• шаг цепи 3/8».

Допускается применение пильных шин длиной 45 см, но для этой длины пила, все же, слабовата.

Какое влияние оказывает богатая смесь и постная смесь? Соотношение смешивания будет обеспечивать работу двигателя. Плохая смесь: в случае обедненной смеси у нас больше кислорода, чем необходимо, в камеру сгорания. Потеря мощности в двигателе, так как воздух не оставляет много места для входа в топливо. Чрезмерно плохая смесь ухудшает распространение пламени и может вызвать детонацию.

• Повышение температуры двигателя.
• Около 5% избыточного воздуха мы получаем минимальный расход топлива.

Богатая смесь: в этом случае у нас осталось топливо, которое не будет гореть.

Пила снабжена ручным тормозом цепи, системой легкого старта, праймером для подкачки топлива, регулятором воздушной заслонки карбюратора, имеет хромированные стенки цилиндра и систему воздухоподготовки циклотрон. Собрана она довольно качественно и, уступая в классе более именитым одноклассникам от Хускварны и Штиля, превосходит по своим потребительским характеристикам практически все другие бензопилы бытового сегмента.

• Топливо, которое не горит, помогает охлаждать двигатель.
• Мы получаем больше энергии.
• Немного богатая смесь полезна для двигателя.

Какое смешение дает мне максимальную мощность? Немного богатая смесь дает нам самую высокую мощность двигателя. Какой коэффициент смешивания дает мне самое низкое потребление? Немного плохой микс дает нам самое низкое потребление. Около 5% избыточного воздуха.

Зачем настраивать микс, когда мы поднимаемся? Чем выше мы летаем, тем меньше плотность воздуха и, следовательно, меньше воздуха и кислорода попадает в двигатель. Если мы взлетем с богатой смесью, и мы пойдем вверх, не трогая ничего, что произойдет, так это то, что чем выше мы будем богаче, тем больше будет наша смесь, поскольку мы сказали, что когда восхождение там меньше, поэтому мы получаем такое же количество но мы потребляем меньше воздуха, это означает, что смесь обогащается еще больше.

Недостатки пилы

На российском рынке можно встретить не очень качественные подделки бензопилы Партнер 350, что не только является дополнительным свидетельством ее популярности, но и вредит бренду в целом. Да и другие модели этой торговой марки пользуются успехом у дачников и фермеров.

Если вы готовы рассматривать Партнер 350 в качестве своего домашнего инструмента для распиловки нетолстых деревьев, обрезания сучьев и других не очень объемных работ, то должны знать и минусы, чаще других называемые их владельцами:

1. Не очень качественная система гашения вибрации, в результате чего руки устают довольно быстро. Но, учитывая то, что это бытовой инструмент, требующий 15 – 20-минутного отдыха через каждые 20 – 25 минут работы, с этим недостатком можно смириться.

2. Подтекание масла из системы смазки цепи, которым, впрочем, страдает большинство бензопил, снабженных ею, включая и более именитую родственницу бензопил Партнер – Хускварну.(ссылка)

3. Отсутствие визуального контроля за уровнем масла, что не очень удобно в работе, а эксплуатация пилы без смазки приведет к быстрому растяжению, перегреву и износу цепи.

Конечно, вы сможете при помощи этой пилы свалить дерево толщиной до 30 – 35 сантиметров, но основное ее предназначение – работа на участке. Поэтому, в заключение предлагаем вам наиболее объективный видеообзор данной модели:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

• перечень комплектующих узлов и деталей;
• информацию, как правильно читать символы на оборудовании;
• технику безопасности при работе с пилой и соблюдения технологии лесопильных работ;
• инструкцию последовательности сборки инструмента;
• правильный состав смесей горючего и требования к смазке цепей;
• инструкции по техническому обслуживанию отдельных узлов;
• таблицу неполадок и способы их устранения;
• технические характеристики бензопилы Partner.

Официальные документы, разработанные в помощь владельцам техники, несут исчерпывающую информацию о правильной эксплуатации пилы.
