Универсальные столярные козлы своими руками

Устройство для распиловки дров бензопилой

Доступная цена, легкость управления, высокая производительность бензопилы, многократно превышающая продуктивность традиционных способов с использованием обычных пил, сделали ее востребованным инструментом заготовки дров. Но распиловка бревна на классической стойке X-образного типа нередко заканчивается зажимом цепи. Чтобы исключить заклинивание во время работы, бревно приходится переворачивать резом вниз.

Более безопасный вариант предусматривает отступ с провисанием отрезаемого конца, который надежно зажимается зубчатым захватом, стальной цепью. Преимущества использования изделия данного типа очевидны:

• нет необходимости каждый раз проворачивать бревно;
• исключена вероятность зажима отрезной цепи, полотна;
• для управления бензопилой доступны обе руки;
• удержание станка на месте происходит одной ногой, поставленной на опору;
• высокая производительность.

К недостаткам следует отнести высокую стоимость, поэтому при наличии возможностей и необходимого материала изделие данного типа целесообразно изготовить своими руками.

Для частных лесопилок, крупных хозяйств, которые занимаются заготовкой, переработкой отходов строительных лесов, обрезков досок, бруса, реек, выпускаются универсальные распилочные козлы. После укладки древесины плотным штабелем она закрепляется специальным приспособлением, что исключает вероятность расползания, неожиданного рикошета во время реза.

Независимо от выбранного материала и типа изготавливаемого устройства его можно собрать своими силами, при этом оно будет хорошо справляться со своим назначением – облегчение процесса распила и повышение продуктивности.

Кто из мужчин ни разу в жизни не сталкивался с необходимостью распиловки дерева на чурбаки, чтобы потом наколоть дрова? Одно дело, если это работа разовая, на природе, для костра, где в неприспособленных условиях топориком помахать – полезно для здоровья.

Другое дело, если эту задачу необходимо выполнять с достаточной регулярностью. Издревле для распиливания бревен на дрова использовали приспособление, именуемое козлы.

Ничего в нем, с технической точки зрения, сложного нет, и изготовить козлы для распилки дров своими руками – пара пустяков. Но прежде, чем браться за изготовление именно этой конструкции козлов, стоит рассмотреть варианты.

Козлы для работы с ручной пилой

Чаще всего для заготовки древесины используют обычную пилу, это позволяет распиливать чурки небольшого размера. Козлы для таких целей могут иметь стандартные габариты. Для сборки такой конструкции понадобятся следующие материалы:

• Брус сечением 100 на 100 мм. Такой толщины древесины хватит для создания устойчивой конструкции. Длину материала берут от 1 до 1.5 метров.
• Брус для ножек меньшего диаметра. Для опор подойдет материал от 50 на 50 м в разрезе и метр длиной. Всего ножек у козел будет 4.
• Материал для крестовин. «Рога» конструкции делают из бруса 10 на 10 см. Некоторые конструкции нуждаются в усиленных ножках. Для них используют брус сечением 30 на 30 мм и более. Для устойчивости понадобится 4 опоры, но можно оставить всего две.
• Крепежи. Лучше всего для соединения деталей использовать саморезы. Диаметр шляпки берут в 45 мм, а длину в 100 мм. Для всего изделия потребуется около 40 крепежей.
• Покрытие. Чтобы брус долгое время оставался целым, его необходимо пропитать лаком или другим защитным составом.

Материал потребуется для домовладельцев, у которых нет стройматериала на участке. Те, у кого остались обрезки бруса или труб от других работ, могут использовать их в сборке козел.

Для создания конструкции потребуется следующий набор инструментов:

• ножовка для распила бруса;
• уголок для выравнивания частей конструкции;
• карандаш для нанесения разметки;
• молоток или шуруповерт;
• рулетка;
• финишное покрытие и кисточка.

Когда материал закуплен можно начинать сборку. Каркас козел изготавливают, начиная с обработки древесины. Для этого при помощи рулетки и карандаша делают разметку мест распила. Их нужно сделать по 6 с каждой стороны. Всех пазов для соединения ножек и крестовин получится 12. При сечении бруса 100 мм глубину паза делают в 25 мм, этого хватит для прочного крепления. При распиле пазов следите за тем, чтобы они были на пару миллиметров меньше ножек. После разметки и проделывания пазов все детали собирают в единую конструкцию.

После сборки устанавливают усилители крепежей, они усиливают прочность конструкции и делают работу более безопасной. Для этого отпиливают низ у каждой ножки так, чтоб хватило места для установки нового крепления. После сборки изделия его обрабатывают защитным составом. Для этого используют лак или морилку. Когда конструкция высохнет – ее можно эксплуатировать.

Простые складные столярные козлы из фанеры своими руками

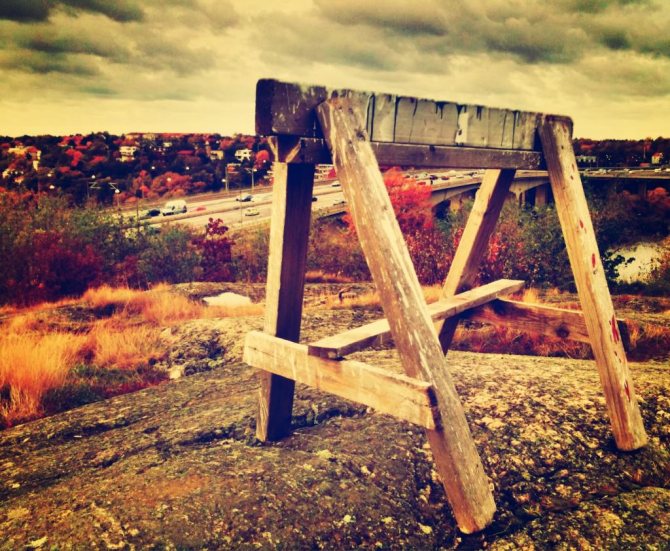

Столярные козлы незаменимы в мастерской и при строительстве собственного дома. Приобрести их можно в строительных магазинах, но стоят они достаточно дорого, громоздки, тяжелы и неудобны в транспортировке.

Чтобы не тратить много средств и времени это приспособление можно сделать из фанеры. Такая конструкция получится легкой, а благодаря отсутствию сложных соединений и складному механизму не займет много места, и позволит легко перевозить ее в автомобиле.

Материалы и инструменты для работы

• палубная 18-21 мм фанера;
• петли от дверей;
• саморезы;
• полипропиленовая веревка;
• пила циркулярная.

козлов необходимо выбрать по удобству и в зависимости от высоты роста мастера, который ими будет пользоваться. Обычно в среднем она составляет 80 см, ширина около метра, ширина ножки — 10 см.

Распил деталей и подготовка к сборке

1. На листе фанеры размером 80 на 200 мм сделать разметку необходимых деталей для последующего распила.
2. Произвести распил деталей по разметке. Получится 9 деталей: 4 ножки, 2 верхних перекладины для ножек, 2 нижних перекладины для ножек и верхняя опорная площадка.
3. Просверлить места для крепления саморезов сверлом меньшего диаметра, зенковать отверстия, чтобы в последующем спрятать шляпки саморезов.
4. Если вы планируете использовать козлы на открытом воздухе, рекомендуется покрыть их лаком, краской или антисептиком, чтобы защитить от влаги и продлить срок их службы.

Сборка козел

1. Составление опорных ножек. Соединить ножки с помощью верхних и нижних перекладин. Для большей прочности можно использовать столярный клей ПВА. Немного клея нанести на места соединения досок, приложить заготовки и стянуть саморезами.
2. Соединение боковых сторон. Скрепить ножки между собой мебельными петлями, чтобы получился складной механизм.
3. Подсоединить к ножкам верхнюю перекладину. Прикрутить ее саморезами только с одной из сторон, чтобы козлы могли складываться и раскладываться.

Изготовление ограничителя открывания

Чтобы сделать работу с козлами безопасной, нужно чтобы они не открывались слишком сильно. В этом поможет установка ограничителя. Для этого необходимо просверлить отверстия внизу каждой ножки и продеть в них веревку из полипропилена, завязать и подплавить зажигалкой.

Получилось отличное компактное оборудование, которое необходимо для столярных работ. Осталось проверить его на прочность и запускать в эксплуатацию.

С помощью этого простого способа можно недорого и всего за пару часов собрать пильные козлы своими руками с помощью минимального набора материалов и инструментов, которые найдутся на любой стройке или в мастерской.

Имея пару раскладных козел и подсобные доски, можно распиливать материал длинной до 6 метров и проводить столярные работы различной сложности.

Средняя линия треугольника

Козлы для распиловки дров: виды, конструкция, как сделать самому

Для заготовки дров или любой другой работы с деревом пригодятся надежные козлы. Узнаем какие они бывают и как их сделать самому.

Несмотря на то, что козлы для распиловки дров являются очень простой конструкцией, они относятся к станкам. Есть определённые правила их создания. Узнаем, какими бывают козлы, использующиеся для заготовки дров, из чего и как их можно сделать своими руками.

Козлы для распиловки дров

Не следует путать козлы для пилки дров со строительными. У них совершенно разное назначение и конструкция. Козлы для дров должны быть такими, чтобы было удобно положить бревно, шпалу, другой крупный кусок дерева.

И чтобы во время распиловки бензопилой или ножовкой наше бревно никуда не упало, не съехало, надёжно держалось на козлах, а у работающего человека оставалась свободной минимум одна рука. А лучше — обе.

Купить козлы для распиловки дров не составит труда. Есть стандартные, традиционные металлические конструкции в виде подставки для брёвен. Стоят они от 2000 рублей, отличаются простотой и при этом надёжностью, достаточно удобны. Кроме того, популярны сегодня складные козлы, которые удобно хранить в сарае.

Обычно они позволяют распиливать сразу несколько слоёв древесины за счёт увеличенной высоты верхней части. Стоят такие козлы от 4 тысяч рублей.Наиболее продвинутый на сегодня вариант — козлы в виде подставки, на которой установлено ложе для бревна. При этом удерживается древесина крепко, зубьями, которые имеются на верхней подъёмной части и внизу.

Такая конструкция будет стоить уже от 5 тысяч рублей. Именно такие козлы изначально являются предназначенными для распиловки бензопилой, которую нужно удерживать и направлять обеими руками.

Решив сэкономить и просто не тратить время на поиски, многие домашние умельцы делают козлы для распиловки своими руками. С этой целью можно использовать:

• Столбы из дерева, попросту, достаточно толстые и прямые ветки. Самый простой вариант;
• Деревянный брус;
• Старые металлические трубы;
• Металлический профиль.

Из металла козлы получаются более надёжными, но для их создания может потребоваться сварка.

Высота козлов должна быть такой, чтобы человеку было удобно работать, рост нужно учитывать. Стандартная высота — от 90 до 110 сантиметров. Козлы могут быть двух-, трёх-, четырёх-рожковыми. Чем длиннее конструкция, тем больше рожков должно быть, чтобы надёжно фиксировать бревно. Обычно длина козлов не превышает 200 сантиметров.

Самая простая конструкция — два «Х»-образных соединения, в которых нижняя часть выше, и перекладина между ними, крепящаяся на стыках. Но такие двух-рожковые козлы будут не слишком надёжными и не подойдут для распиловки твёрдой древесины или крупных брёвен. Поэтому самодельные конструкции усиливают, устанавливая дополнительные рожки и используя планки между перекрестьями «Х», основных ножек. Угол соединения рожков — 45 градусов.

Специалисты считают, что самыми надёжными креплениями в случае использования древесины станут саморезы по дереву. Они лучше обычных гвоздей. В случае использования профиля или труб, соответственно, следует использовать саморезы по металлу. Или сварить козлы для большей надёжности. Правда, в таком случае их нельзя будет разбирать или складывать.

Разумеется, для строительства козлов лучше использовать электрические инструменты, в частности, шуруповёрт, а также лобзик для отрезания кусков металла или бруса нужного размера. Деревянную конструкцию можно обработать морилкой, предварительно прошлифовав. А металл — покрасить. Впрочем, обычно о внешнем облике козлов для распилки дров домашние мастера не заботятся. Здесь главное — удобство и надёжность. опубликовано

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! econet

Приспособление для распиловки мелких дров. Дровопил: приспособление для нарезки дров своими руками

Заготовка дров для камина или печи отнимает много времени и сил. Даже если нарезать дрова электропилами или бензопилами, мы, конечно же, облегчаем себе труд, однако после часа таких работ от постоянной позы в наклоненном состоянии гудят руки, ноет спина.

Поэтому мной было сконструировано приспособление для облегчения распила и нарезки дров: дровопил из бензопилы. Предлагаю посмотреть мое

В чём преимущества такого приспособления как дровопил?

• не устают руки и спина;
• заметно повышается производительность заготовки поленьев;
• экономия топлива в процессе работы;
• исключается затупление режущей цепи об землю;
• приспособление переносное, поэтому его можно установить где угодно и не нужно подыскивать ровную поверхность, вся конструкция устойчива и отлично стоит на трёх опорах.
• цепь пилы удобно править, не снимая бензопилу с приспособления.

В процессе испытания и работы дровопила – приспособления, которое облегчает нарезку дров, недостатков не обнаружено, только положительные впечатления.

Козлы для распилки дров цепными пилами

Но все же, когда мы имеем дело с большими объемами заготовки дров, то истязать себя ручной распиловкой бревен — занятие расточительное, с точки зрения временных и физических затрат. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физический труд.

Но традиционные козлы для работы с ними не подходят, ввиду большого риска нанесения травм и поломки инструмента при зажиме шины пилы в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя бревен. Поэтому для работы с такими пилами придуманы другие приспособления, которые по традиции сохранили за собой старое название, хотя мало походят на своих дедушек.

Наиболее простые козлы для работы бензопилой имеют подобную конструкцию.

Тяжелое устойчивое основание и пара рожек для фиксации бревна. Что еще нужно? Распиловка происходит за габаритами конструкции, а бревно в ней удерживается ногой. Продуктивность работы невысокая, но и такие козлы вполне функциональны.

Для распиловки не толстых бревен наиболее подходящими, на наш взгляд, будут козлы подобной конструкции:

Единственным их недостатком является не распиленные бревна нижнего ряда, но для больших объемов этот недостаток конструкции не будет принципиальным. А габариты таких козел вы выбираете в зависимости от той же длины топки вашей печи, длины шины и мощности вашей пилы. Несомненным же их преимуществом является быстрая разборка, позволяющая упростить и ускорить выемку пиломатериала.

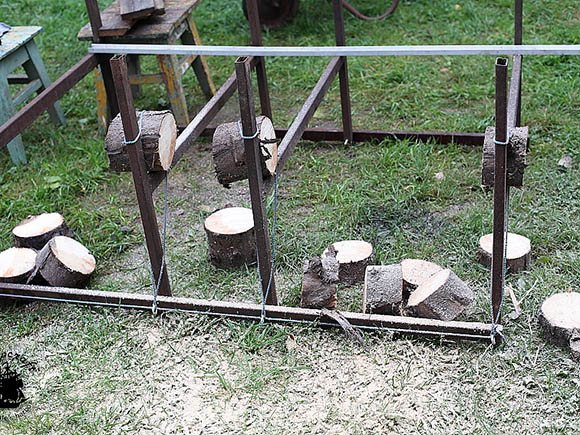

Похожая конструкция козел, но с возможностью допиливать пучки бревен до конца, за счет наличия поперечных подпорок, обеспечивающих зазор между поленницей и основанием козел, показана на этом видео, но отсутствие возможности быстрой разборки в определенной мере нивелирует это преимущество.

Хотя можно переворачивать и на торцевую сторону, правда, приложив для этого чуть больше усилий.

Для более толстых бревен подойдет похожая конструкция, но с фиксацией их в распиловочном контейнере, что не даст бревнам зажимать пилу.

Да и величина чурок, получаемых в таких козлах, может быть минимальной.

Не самый удачный, как нам кажется, но вполне работоспособный вариант приспособления для распиловки не очень толстых бревен показан на этом фото:

Самое ценное в такой конструкции козел – шаблон-упор, позволяющий выдерживать идеальную высоту чурок, что крайне важно для малогабаритных печей

Металлические козлы для распила дров

Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока.

Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:

• профильный уголок 50х50 мм, трубу аналогичных характеристик;
• болгарку, ножовку по металлу;
• измерительную рулетку;
• соединительные болты, сварочный аппарат.

Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.

Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.

Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.

Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.

Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.

Складные столярные козлы своими руками: чертеж с пошаговыми фото

Обрезая размещенную на этом приспособлении доску, вам не придется удерживать рукой падающую на пол отпиливаемую часть. Самодельные столярные козлы удобно складываются на хранение, а в рабочем состоянии принимают устойчивое положение, обеспечивая две точки опоры для заготовок.

Складные столярные козлы – фото.

Рассматриваемая конструкция не имеет сложных столярных соединений, а процесс изготовления своими руками пары таких приспособлений занимает несколько часов. Складные столярные козлы сподручно перевозить в автомобиле, на них удобно распиливать длинные доски или листы фанеры.

Подготовка деталей для столярных козлов

Для работы подойдут недорогие сосновые доски толщиной 20–40 мм. Совсем необязательно подбирать идеальный пиломатериал, вполне подойдет древесина с незначительными дефектами. Для скрепления деталей столярных козлов понадобятся шурупы, а для соединения раздвижных половинок пригодятся четыре петли.

Сборное фото столярных козлов.

При определении размеров уделите внимание высоте конструкции, отталкиваясь от удобства работы. Для мастера ростом около 180 см подходит опора высотой в 80–85 см

Чтобы не ошибиться, измерьте свой стол или верстак, за которым вы пилите. Ширина козлов в один метр обеспечит устойчивость приспособления в рабочем положении.

Чертежи заготовок для складных козлов высотой в 860 мм.

Разметьте и нарежьте все доски по длине, точно соблюдая прямые углы при распиливании. Острогайте заготовки со всех сторон. Отдельным деталям потребуется дополнительная подготовка.

Отшлифуйте поверхности и закруглите углы кромок верхних перекладин, чтобы снизить вероятность сколов древесины в процессе эксплуатации.

С этой же целью обработайте и нижние торцы ножек. Сначала снимите рубанком фаски.

Подготовка заготовок для сборки складывающихся столярных козлов.

Затем зашлифуйте концы наждачной бумагой.

Подготовленная ножка.

Сборка самодельных козлов своими руками

Соберите по отдельности каждую часть столярных козлов. Подготовьте зенкер со сверлом для выполнения направляющих отверстий под шурупы и углублений под шляпки.

Зенкер со сверлом.

Сразу отметьте на ножках месторасположение нижних перекладин, размещаемых на расстоянии 150 мм от торца заготовки.

Разметка ножек.

Начните сборку с любого верхнего угла. Выровняйте концы заготовок под прямым углом используя монтажный угольник для соединения деталей, высверлите отверстия и заверните саморезы.

Сборка стоек.

Если в мастерской не нашлось подходящих по длине шурупов, можно использовать более мелкие метизы. Нужно лишь усилить соединение посредством столярного клея, а винты заворачивать с обеих сторон.

Теперь разложите детали на ровной поверхности, выровняйте по меткам и скрепите дощечки, проверяя перпендикулярность соединений.

Собранный каркас столярных козлов.

Разместите на собранном каркасе распорку и начертите линии отпила уголков.

Отрежьте лишние куски ножовкой и установите диагональную доску на место.

Закрепленная диагональная распорка.

Подобным образом соберите вторую половинку столярных козлов.

Соедините обе части петлями. Последние будет легко установить, если используются изделия калиточного типа. Под дверные петли придется в перекладинах выбрать углубления ручным фрезером или стамеской.

Размер выемки должен позволять кулаку петли свободно вращаться и не задевать древесину.

Установка петель.

Устанавливая навесные петли, помните, что крылья нужно разместить в «разнобой», чтобы штыри смотрели в разные стороны.

Прикрутите половинки петель на длинные перекладины.

Подберите тонкую рейку по высоте кулака.

Поставьте сверху короткую часть столярных козлов.

Фото сборки столярных козлов.

Просверлите направляющие отверстия и заверните винты.

Готовые козлы уже можно использовать по назначению в паре с верстаком одинаковой высоты.

Сделайте себе вторые складные козлы и распиливайте на них пиломатериал длиной до шести метров. Хранить складные конструкции можно на вбитых в стенку гвоздях, но лучше сделать нехитрые полочки, которые дополнительно будут использоваться для мелочевки.

Подвешенные на стену складные козлы.

В любой мастерской всегда найдутся подходящие для этой самоделки обрезки ДСП, а крепление такой полки-подвески несложно сделать из уголков.

Фото полки-подвески.

Понятно, что в специализированных магазинах можно выбрать пильные козлы на любой вкус, но стоимость качественных моделей «кусается». А на реализацию нашего проекта потребуется менее 20 метров досок с учетом обрезки растрескавшихся концов. В конечном результате вы оснастите свою мастерскую парой полезных помощников.

Планировка козлов для работы с обычной пилой

Так как в основном используется обычная ручная пила для распиливания небольших по размеру дров, размеры козел могут быть стандартными. Используя их, хозяин сделает удобный инструмент для работы с деревом, который будет небольшим по габаритам и лёгким, но в то же время прочным. Для этого нужно взять следующий материал:

Брус размерами 10х10 см в разрезе. Этого вполне достаточно для распилки на козлах дров средних габаритов. Длина бруса равняется 1-1,2 м.
Ножки козел могут иметь меньшие размеры в разрезе. Будет достаточно взять брус 5х5 см и с длиной в 1 метр

Количество ножек – 4 штуки.
Немаловажной частью «козла» для дров являются «рога». Тут можно использовать такой же по характеристикам брус, только длиной в 36 см

Количество, необходимое для сборки – 2 единицы.

В некоторых случаях понадобится сделать усиление под ножки конструкции. Для этого нужен брус из дерева сечением в 1 дюйм. В идеале понадобится 4 таких опоры, но при желании можно обойтись и двумя.
В качестве крепёжных элементов наилучшим образом подойдут обычные саморезы по дереву шириной в 45 мм и длиной в 100 мм. Для надёжного укрепления всей конструкции понадобится от 30 до 40 штук.
Для защиты от гниения бруса, из которого сделаны козлы, понадобиться специальная защитная краска или лак. Также необходимо приобрести морилку.

Данный список актуален для тех, кто хочет с нуля собрать своими руками всю конструкцию. Конечно, те хозяева собственных земельных участков, которые имеют остаточный материал от прошлых хозяйственных работ, могут заменить что-либо из составляющих вещью, имеющейся в наличии.

Для проведения монтажа козел своими руками понадобится следующий набор строительного инструмента:

Одна из схем конструкции козлов для распилки дров

1. Для распилки и выравнивания бруса необходима обычная ножовка поддереву.
2. Чтобы козлы, сделанные своими руками, имели ровные формы и не шатались при эксплуатации, необходимо использовать строительный уголок.
3. Для нанесения отметок на материал при планировке нужно иметь обычный простой карандаш.
4. Саморезы лучше всего закручивать при помощи шуруповёрта или крестовой отвёртки.
5. Молоток для забивания гвоздей при закреплении «рогов».
6. Стамеска.
7. Измерительная рулетка, которой будут проводиться все замеры.
8. Для покрытия готовой конструкции лаком или краской лучше всего подойдет малярная кисть размерами 4-5 см.

После подбора нужного материала можно переходить к сборке козлов. Начинать работу лучше всего с обработки бруса для основы. На нем необходимо сделать разметку будущих пропилов, которых должно быть по 6 с каждой стороны. В общей сложности пазов для крепления ножек и рогов должно выйти 12.

Пример крепления стоек козлов

Каждый из них имеет глубину в 2,5 см, чего будет достаточно для надёжного закрепления конструкции. При пропилке стоит проследить за тем, чтобы пазы были на 2-3 мм меньше чем ножки, что позволит плотно закрепить брусья. После того, как основная часть козел была обработана и установлена на ножки, можно переходить к монтажу крепёжных элементов. При помощи саморезов все составные части надёжно закрепляются.

Дальше необходимо установить усилители креплений, которые обеспечат не только дополнительную устойчивость и крепость козел, но и обезопасит рабочее место, исключив возможность расхождения ножек конструкции. Для их монтажа нужно отпилить нижнюю часть на каждой ножке таким образом, чтобы можно было установить дополнительное крепление. После окончания сборки конструкции своими руками можно переходить к нанесению защитного слоя покрытия. Обычно для обработки используют морилку. Окончательно обсохнув, козлы для дров станут готовыми к использованию.

Столярные козлы своими руками

Козлы являются незаменимым приспособлением в любой работе. Долгое время автор канала «Столярные изделия своими руками» пользовался временными, на скорую руку сооруженными козлами. И в основном на открытом воздухе. Когда же появилась мастерская, остро встал вопрос о них в мастерской.Вот эти сооружения из бревен и толстых досок, которые использовал до недавнего времени, имеют большой вес и занимают много места. Поэтому решил сделать козлы более подходящие для работы своими руками. Получилась очень профессиональная модель.

Много полезного для столяров в этом китайском магазине.

Конструкция козел и различных опор – великое множество

Но в первую очередь обращал внимание на универсальность конструкции, позволяющей регулировать высоту опорной перекладины или седловины, использовать козлы в качестве мини-верстака, а также превращать их в роликовую опору для поддержки длинномерных заготовок. Вот несколько примеров таких конструкций.В первой понравилась возможность объединения нескольких пар козел в стол

Здесь подкупает простота и разборность конструкции. В этих интересна реализация механизмов фиксированного изменения высоты седловины. А последние понравились больше всего. И, в первую очередь, из-за наличия откидывающейся роликовой опоры и плавного изменения высоты седловины.Проанализировав множество вариантов, придумал конструкцию универсальных козел. Эти столярные козлы состоят из сменных т-образной седловины и роликовой опоры с направляющими, вставляющиеся в сквозные пазы в корпусе. В корпус врезаны ножки, связанные перекладины, на которые устанавливается полочка. Также в корпусе установлен механизм фиксации седловины и роликовой опоры.

Первое самое важно при конструировании столярных козел – это определиться с их высотой. Вообще, в мастерской для комфортности работ лучше всего высоту всех рабочих поверхностей: козел, верстака, столешницы рабочего стола, стола циркулярной пилы и тому подобное – делать едиными и соответствующими вашему росту.Чтобы определить оптимальную для своего роста высоту рабочих поверхностей в мастерской сделайте следующее

Наденьте свою рабочую обувь, встаньте ровно, ноги расставьте на ширину плеч, плечи расслабьте, опустите руки вдоль туловища, согните кисти в запястьях так, чтобы ладони были параллельны полу. Расстояние от пола до основания ладоней и будет той оптимальной для вашего роста высотой рабочей поверхности. Для роста автора видео, это около 88 см. Соответственно, и универсальные козлы делал с учетом этой высоты.

Размеры деталей рассчитывал исходя из того, что исходный материал – это образная строительная доска сечением 50х150 и 25-150 мм. После обстружки которой, получаются заготовки сечением примерно 45х145 и 22х145 мм, соответственно.

Продолжение с 4 минуты на видео.

 Изделие качественное, его под силу сделать своими руками.

Козлы для ручной распилки

Казалось бы, что в этом нехитром приспособлении можно усовершенствовать, и какие параметры можно изменить, кроме высоты, чтобы сделать работу на нем более комфортной? В старину деревянные бревна обычно пилили 2 человека при помощи двуручной пилы с крупными зубьями.

Они полностью контролировали процесс и свободной рукой придерживали с двух сторон концы бревна, а в случае необходимости могли надавить на него, чтобы распил не зажимал полотно пилы. А часто, при распилке толстых бревен, их допиливали чуть больше чем до середины и проворачивали на 180°. Правда, рез при этом был не очень ровный, что создавало трудности установки при последующей рубке.

Расстояние между крестообразными стойками козел обычно делали чуть меньше двойной длины топки печи, для которой заготавливали дрова.

И сейчас такие конструкции не ушли в небытие, правда их все же усовершенствовали, добавив третью крестовину для удобства работы одноручной лучковой пилой и сократив расстояния между ними для меньшего риска зажима полотна пилы.

В некоторых металлических конструкциях козел появились зубчики для лучшей фиксации бревен, а более традиционные их виды усовершенствовали, добавив острые винтовые регулируемые упоры для той же цели.

Работать стало значительно удобнее. И, если у вас есть необходимость в регулярной заготовке не очень большого количества дров, то такой вариант приспособления для их распиловки может вполне вам подойти.

Как сделать складные строительные козлы

А теперь наглядно посмотрим, как на даче можно собрать простые складные строительные козла. Ниже — один из примеров. В зависимости от ваших пожеланий и возможностей вы сможете сделать более простые или более сложные варианты (видео представим ниже).

Шаг 1. Первым делом подготовьте все необходимое и обработайте древесину. Можно пройтись по ней специальной машинкой или же наждачной бумагой.

Обработайте древесину

Шаг 2. Теперь размечайте материал, используя маркер и рулетку, а также уголок: нам нужно заготовить все детали.

Выполните разметку

Шаг 3. Распилите доски так, чтобы получились детали для будущих козел в нужном количестве.

Распилите доски на отрезки нужной длины

Шаг 4. Возьмите дрель и сверлом диаметром 10 мм просверлите две ноги-доски сразу. Это отверстие на расстоянии 15 см от верхних торцов досок будет местом соединения складных ног козла.

Сделайте отверстия для соединения двух ног

Шаг 5. Теперь можно сделать соединительный элемент. Подойдет длинный болт диаметром 10 мм. Либо, как в данном случае, можете отрезать от стального прута 10 см и сделать такую заготовку крепежа. Нужно два таких отрезка прута — для каждой пары опор.

Отрежьте кусок металлического прута

Шаг 6. Вставьте отрезок прута в ранее приготовленные отверстия, соедините доски.

Соедините доски отрезком прута, продев его через отверстия

Шаг 7. С обеих сторон прута наденьте шайбу и навинтите гайки, чтобы получить надежное соединение двух опорных ног.

Закрепите ноги гайками и шайбами

Шаг 8. Поставьте опоры на пол, возьмите строительный уровень и «откройте» ноги так, чтобы получился угол в 65 градусов.

Выставьте ноги под углом в 65 градусов

Шаг 9. Теперь сделайте разметку угла спила нижней части ног. Нам нужно, чтобы они стояли на полу не уголками, как сейчас, а всей плоскостью со стороны торца. Сверху также размечаем, сколько лишнего нам нужно отрезать от доски, чтобы получить ровный срез.

Сделайте разметку угла спила нижней части ног

Шаг 10. Выполняем срезы, ориентируясь на разметку из пункта 9.

Пилим нижнюю частьПилим верхнюю часть

Шаг 11. На верхних частях ног сделайте разметку выпилов шириной 30 мм, глубиной — 60 мм.

Сделайте разметку выпилаСделайте разметку выпила

Шаг 12. Временно раскрутите ноги и сделайте распил по разметке, нанесенной в пункте 11.

Сделайте выпил в верхней части ног для верхней опорной доски

Шаг 13. Снова соедините ноги при помощи крепежа (болта, прута). В соединенном варианте выпилы должны «смотреть» друг на друга.

Снова соедините ноги

Шаг 14. У вас должно получиться две пары складных ног. Положите их друг напротив друга как показано на рисунке, а сверху поместите перемычку как показано на рисунке. Прикрутите ее саморезами к «внутренним» ногам (тем частям складных опор, что находятся ближе к середине).

Прикрутите верхнюю перемычку

Шаг 15. Точно так же поступите и со второй перемычкой, расположив ее ниже первой.

Прикрутите нижнюю перемычку

Шаг 16. Повторите то же самое, только перевернув конструкцию. Прикручивать перемычки в этот раз нужно ко «внешним» ногам-опорам!

Прикрутите остальные перемычки

Шаг 17. Раскройте козлы и соедините при помощи стропы или цепочки внатяг нижние противоположные перемычки. Это будут ограничители, которые не позволят козлам случайно разъехаться во время использования.

Закрепите стропу-ограничитель

Шаг 18. Сверху в подготовленные в пунктах 11-13 выпилы поместите верхнюю доску-перекладину. Чтобы сложить конструкцию, достаточно убрать эту доску, и козлы легко сложатся.

Готовые козлыТакие козлы легко складывать

Такие козлы достаточно устойчивы: на них можно не только столярничать, но при желании и выполнять какие-то работы, стоя на них. Вернее, организовав на паре таких опор рабочую площадку. Есть и более простые варианты подобных козел (например, имеющие минимум перемычек), которые подойдут только для организации временного верстака. Словом, вариантов много, как простых, так и сложных — просто решите, какой подойдет именно вам. Ниже представлены два видеоролика, где рассказано, как сделать козлы менее и более прочные.

Видео — Прочные и устойчивые складные козлы

Строительные козлы — приспособление, которое мы рекомендуем иметь каждому владельцу садового участка, тем более еще занимающегося строительными работами и благоустройством дачи. Сделать их несложно, но уж точно дешевле, чем покупать готовые в магазине. Пока вы на самоизоляции — самое время заняться их изготовлением: летом пригодятся точно!
