Бойлер косвенного нагрева

Бойлер косвенного нагрева — подключение к котлу схема

В качестве источника тепловой энергии для БКС могут выступать различные котлы и другие всяческие водогрейные системы. При этом каждая такая система может генерировать энергию с различными параметрами на выходе. И чтобы источник и бойлер работали в согласии и мире, их нужно подружить. Для этого и существуют разные устройства и схемы подключения.

Если котел имеет в своем составе отдельно работающие 2 системы — одна для отопления, а другая для нагрева горячей воды, то такие котлы называют двухконтурными. При подключении к таким установкам бойлера косвенного нагрева, никаких дополнительных устройств не требуется. Подключение производится непосредственно к контуру нагрева воды (контур ГВС). Вся регулировка и задание параметров осуществляется через настройки самого котла.

Но есть и одноконтурные котлы. Здесь не обойтись без дополнительных устройств, которые могут отделять часть тепловой энергии от общей, управлять ей и подавать ее (в нашем случае в теплообменник БКС). Значит в состав такого устройства обязательно должны входить:

• смесительный узел или клапан (чаще всего трехходовой);
• регулирующий узел (бывает ручное управлением или автоматическое);
• насос циркуляционный (служит для перемещения теплоносителя по системе нагревателя)

Для этих целей хорошо зарекомендовали себя блочные термостатические смесительные установки или термостатические клапаны. В своем составе они имеют все необходимое. За исключением может быть группы безопасности и расширительного бака. Это кстати не стоит упускать из виду.

В следующих статьях мы еще подробно разберем все эти  схемы.

Бойлер косвенного нагрева своими руками

Чтобы изготовить бойлер косвенного нагрева своими руками качественно, первоочередно, необходимо ознакомиться с устройством и принципом работы этого агрегата.

Намного проще изготовить бойлер, имея под рукой чертеж с указанием всех габаритных размеров, формы и расположения всех элементов.

Чертёж бойлера косвенного нагрева

Воспользовавшись чертежом и имея под рукой все необходимые инструменты, создать описанную конструкцию будет несложно

Однако успех работы будет зависеть именно от расчетов, поэтому очень важно произвести их правильно

Расчет мощности

Этот параметр зависит от трех показателей:

1. Скорость циркуляции.
2. Температура воды в баке.
3. Температура теплоносителя.

Чтобы рассчитать мощность водонагревателя, необходимо взять за норму следующие параметры: циркуляционный насос на 1 атм., который может перегонять 200 литров жидкости в час, наибольшая температура теплоносителя — 85˚С. Это та информация, без которой нельзя приступать к работе.

Расчет бака

Площадь емкости на 120 литров выcсчитывается по формуле:

S = V/h = 0,12/0,9 = 0,133 кв.м. V – объем емкости, измеряется в литрах; H – высота. У моделей именитых марок в среднем она составляет 0,9 м.

Затем из площади круга основания, нужно вычислить радиус:

R = √S/π = √0,133/3,14 = 0,205 м = 20,5 см

Диаметр самого круга будет 41 см.

И последнее, что нужно знать — длина окружности:

L = 2*πr= 2*3,14*0,205 = 1,28 м

Вычислив все эти параметры, можно приступать к сварке.

Нержавейка плохо поддается варке и справиться с ней можно только используя аргонодуговую сварку и переменный ток.

Расчет змеевика

Чаще всего его изготавливают из меди, поэтому необходимо обзавестись тонкой трубкой, размерами 42*2,5 мм. 42 – это внешний диаметр, внутренний же в таком случае будет 37 мм.

Для начала нужно вычислить длину змеевика:

L= V/S= V/πR2 = 0,0044/3,14*0,01852 = 4 м

После этого надо узнать длину одного витка. Определив ее, можно будет узнать примерный диаметр змеевика.

Для примера возьмем змеевик радиусом 15 см.

L = 2πR = 2*3,14*15 = 94,2 см

В итоге, получается 4 полных витка.

Не забудьте запас медной трубки примерно в 20-30 см длиной. Он может пригодиться во время монтажа бойлера.

Чтобы скрутить змеевик, надо воспользоваться поленом, диаметр его должен быть меньше, чем у бака бойлера. Свободные концы змеевика надо обязательно зафиксировать под прямым углом. За пределы емкости должны выходить 2 отрезка змеевика по 6-8 см.

Теплоизоляция и сборка

В качестве теплоизоляции может использоваться монтажная пена, минвата, полиуретан и др.

Поверх нанесенной теплоизоляции для лучшего эффекта, бойлер можно «укутать» тонким листом металла или утеплителем из фольги.

При самостоятельном изготовлении бойлера косвенного нагрева процесс его сборки включает следующие шаги:

1. В баке из нержавейки делаем 3 отверстия диаметром 3/4″ и подсоединяем к ним шаровые краны. Первый кран (в нижней части) отвечает за подачу воды, второй (в верхней части) — за забор воды, третий — за слив воды и поддержание давления.
2. Вставляем змеевик и смотрим, как он стал. Делаем отверстия в стенках бака для концов змеевика и припаиваем штуцера с резьбой. Припаиваем на концы змеевика резьбовые фитинги. Это необходимо для закрепления змеевика в баке.
3. Проверяем герметичность змеевика с помощью мыльного раствора и компрессора. Раствором обрабатываем змеевик и одно отверстие перекрываем, а через другое подаем воздух.
4. Закрываем бак бойлера при помощи плотной крышки. Изготовить её можно из двух листов стали и полиуретана (размещается межу ними). Не забываем приварить ободок и прикрепить ручку.
5. Утепляем конструкцию. Используем клей, проволоку или другие варианты закрепления утеплителя.
6. Проверяем бойлер на герметичность, подключив его к водопроводу.

Изготовление бойлера косвенного нагрева

Процесс сборки водонагревателя может разниться в зависимости от типа конструкции, но в большинстве случае оборудование для газовых и электрических котлов изготавливается в следующей последовательности:

1. В заранее подготовленном баллоне просверливается два отверстия при помощи электродрели с корончатой насадкой. Одно отверстие будет располагаться в нижней части и использоваться для подвода холодной воды, другое — в верхней для отвода горячей.
2. Полученные отверстия зачищаются, в них монтируются фитинги и шаровые краны. Затем в нижней части просверливается ещё одно отверстие, в которое устанавливается кран для слива застоявшейся воды.
3. Для изготовления змеевика потребуется медная труба диаметром 10 мм. Спиралевидный изгиб лучше делать с помощью трубогиба. Если таковой инструмент отсутствует, то можно взять любую круглую заготовку — трубу большого диаметра, полено, бочку и т. д.
4. Выполняется изготовление змеевика согласно проведённым ранее расчётам. Концы теплообменника загибаются в одном направлении на расстоянии 20–30 см. Для монтажа змеевика в нижней части баллона просверливается два отверстия. В них устанавливаются и привариваются резьбовые штуцеры.
5. Перед монтажом змеевик опускается в ведро или большую ёмкость с водой и продувается. Если конструкция герметична, то змеевик опускается в баллон, выставляется относительно вводного и выводного отверстия и заваривается.
6. Если баллон был разрезан посередине, то в верхней части монтируется анод. Для этого просверливается отверстие, куда вкручивается резьбовая насадка, а уже в неё монтируется магниевый анод. Если ёмкость собирается из трёх отдельных частей — дно, крышка и центральная часть, то анод можно установить на последнем этапе.
7. С наружной стороны бойлера монтируется теплоизоляционный материал. Лучше всего использовать напыляемый полиуретан. Перед нанесением все патрубки защищаются плотным полиэтиленом и тканью. Если средства ограничены, то можно использовать обычную монтажную пену, которая после застывания оборачивается отражающей изоляцией.
8. К задней части бойлера привариваются крепления для подвеса на кронштейны. Для напольных бойлеров ко дну оборудования привариваются опорные ножки из стального уголка или арматуры.

На завершающем этапе накручиваются фитинги, краны и монтируется верхняя крышка. При возможности крышку можно не заваривать, а изготовить зажимные крепления из стальной проволоки сечением 3 мм.

При изготовлении бойлера для совместного использования с твердотопливными котлами вместо медного змеевика используется стальная труба П-образной формы, которая монтируется в нижней части устройства. Со стороны печи или котла труба подсоединяется к выходному патрубку. От бойлера труба выводится и подключается напрямую к дымоходу.

(adsbygoogle = window.adsbygoogle || []).push({}); Лучшие бойлеры косвенного нагрева объемом 150 л

Обеспечить горячей водой жильцов квартир или домов в количестве 2-3 человека могут бойлеры с накопительным баком 150 л. Они обладают доступной ценой и компактными размерами. Вот несколько удачных водонагревателей.

Vaillant uniSTOR VIH R 150/6 B (BR)

Рейтинг: 4.9

Бойлер косвенного нагрева Vaillant uniSTOR VIH R 150/6 B обладает стильным внешним видом. Он может устанавливаться в любых помещениях, производитель предусмотрел вертикальный монтаж с верхней обвязкой. Аппарат позволяет нагревать воду до 85ºС, а давление на входе может достигать 10 атм. Мощный теплообменник (25,5 кВт) быстро нагревает содержимое бака, а эффективная теплоизоляция долго сохраняет воду горячей. Резервуар сделан из обычной стали, которая покрыта слоем эмали. Магнитный анод становится дополнительным способом защиты бака от коррозии.

Бойлер признан победителем рейтинга еще и за хорошее оснащение. Прибор имеет термометр, вентиль для слива и обратный клапан. Подключать бойлер можно к газовым котлам или центральной отопительной магистрали.

• стильный дизайн;
• магнитный анод;
• быстрый нагрев;
• высокая температура воды;

большой вес (79 кг).

Baxi Premier Plus 150

Рейтинг: 4.8

Одним из наиболее популярных бойлеров косвенного нагрева является итальянская модель Baxi Premier Plus 150. Отменное качество изделия признают специалисты в разных странах. Накопительная емкость сделана из нержавеющей стали, которая отличается повышенной стойкостью к коррозии. Свести потери тепла к минимуму позволяет эффективная изоляция из вспененного полиуретана. С быстрым и равномерным нагревом воды справится трубчатый змеевик.

Высокая прочность и надежность бойлера прекрасно сочетается с легкостью (31 кг), поэтому пользователь может выбирать между настенным или напольным монтажом.

Модель занимает вторую строку рейтинга, до победителя итальянский бойлер не дотягивает по максимальной температуре (65ºС). Да и цена изделия выше, чем у конкурентов.

• высокая эффективность;
• эффективная теплоизоляция;
• легкость и компактность;
• качественная сборка;

• высокая цена;
• непонятная инструкция по монтажу.

Hajdu AQ IND150SC

Рейтинг: 4.7

Напольный нагреватель Hajdu AQ IND150SC привлекает внимание потенциальных покупателей доступной ценой. Модель способна обслуживать горячей водой несколько точек

Производитель предусмотрел возможность установки электронагревателя мощностью 2 или 3 кВт. Внутренняя поверхность бака покрыта стеклоэмалью, которая надолго защищает сталь от коррозии. Теплообменник создан из обычной стали с применением защитной эмали. Теплоизоляция из пенополиуретана в сочетании с полимерным лакокрасочным слоем на наружной поверхности позволяют длительное время оставаться воде горячей.

Эксперты отдали модели третье место рейтинга за ограничение нагрева воды до 65ºС и небольшую площадь теплообменника (0,81 кв. м).

Расчёт основных параметров бойлера

Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.

Объём и форма бака

Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.

Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.

Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением

Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.

Мощность и длина теплообменника

В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.

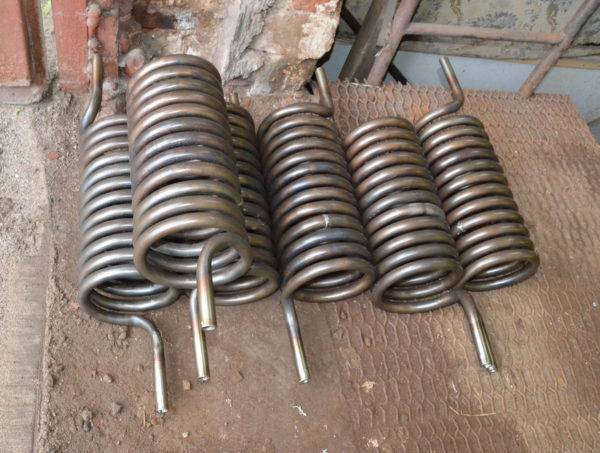

Змеевик для бойлера из медной трубы

Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.

Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:

• L — длина трубы (м);
• d — сечение трубы (м);
• ∆Т — разность температур нагретой и холодной воды (оC);
• P — мощность теплообменника на каждые 10 л воды (кВт).

По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.

Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.

Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров

Объём накопительного резервуара, л	Мощность оборудования, кВт	Длина теплообменника, м	Диаметр резервуара бойлера, м	Диаметр витка, м	Количество витков
200	30	15	0,5	0,4	12
150	22,5	11	0,5	0,4	9
100	15	7,5	0,4	0,3	8
50	7,5	4	0,4	0,3	5

Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.

Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

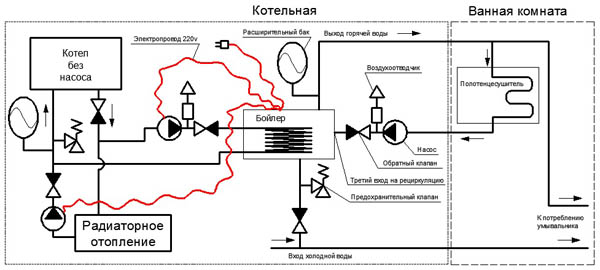

Двухнасосная схема

В такой схеме управление потоками теплоносителя осуществляется активным воздействием циркуляционных насосов в различных магистралях.

В этой схеме линия ГВС также имеет приоритет (режим приоритета бойлера) – она подключена перед циркуляционным насосом системы отопления. Правильнее будет сказать, что линия нагрева водонагревателя и линия отопления подключены параллельно, и каждая имеет свой циркуляционный насос. Переключение режима работы насосов осуществляется сигналами с того же термодатчика бойлера.

Для исключения взаимного влияния потоков теплоносителя после каждого насоса устанавливается обратный клапан.

Эта схема, так же как и первая, предусматривает отключение линии отопления при включении контура ГВС, что не должно привести к значительному охлаждению дома за короткое время нагрева воды в накопительном нагревателе (первоначально нагревается примерно за 30 минут, а то и меньше).

Но в сложных системах отопления может быть использовано два котла, один из которых постоянно работает на отопление, тогда как второй работает по второй схеме переключения режимов.

Выбираем косвенный бойлер

Чтобы правильно подобрать резервуар косвенного нагрева для частного дома или квартиры, выясните следующие моменты:

1. Число постоянно проживающих людей и режим водоразбора. Цель – рассчитать общий расход санитарной горячей воды.
2. Производительность водонагревателя ограничена мощностью котла и солнечного коллектора. Если источник тепла еще не установлен, подбирайте отопительное оборудование с учетом запаса мощности 50—100% на загрузку бойлера.
3. Отведите место под размещение аппарата и продумайте способ монтажа – настенный либо напольный.
4. Определитесь с функционалом нагревателя – нужен ли ТЭН, второй теплообменник.

Варианты размещения водогрейной установки рядом с источником тепловой энергии

Расчет потребления воды из системы ГВС мы предлагаем вести по минимальным показателям. В сутки 1 человеку требуется 20 л теплой воды на помывку (душ) и 12 литров – для хозяйственных нужд, всего – 32 л. Значит, семье из 2 чел. понадобится бойлер полезным объемом 50…80 л, для троих жильцов – минимум 100 литров. Если хочется наполнять ванну, выбираем танк на 120 л и более. Упрощенный алгоритм подбора отражен в таблице:

Скорость нагрева бака сильно зависит от мощности теплогенератора. Если здание отапливается котлом 10—15 кВт, ставить накопитель на 200 л бессмысленно – пока вода нагреется, дом успеет остыть. Дело в том, что приоритет загрузки бойлера выше, нежели отопление. Упрощенно: пока бочка не прогреется до нужной температуры, радиаторная сеть не получит требуемое количество тепла.

Приведем пример расчета мощности котла:

1. Исходные данные: объем бойлера составляет 200 литров, температура в системе ХВС – плюс 10 °С, ГВС – 50 градусов.
2. Для нагрева 1 кг воды на 1 градус потребно 1.16 Вт тепловой энергии. Считаем расход теплоты за 1 час: 1.16 х 200 х (50 — 10) = 9.28 кВт.
3. Чтобы сократить время загрузки вчетверо (до 15 мин), нужно подать в 4 раза больше энергии – 9.28 х 4 = 37.12 кВт. Результат: мощность отопительного агрегата в максимальном режиме – 40 кВт, иначе бойлер станет нагреваться дольше.

Общие рекомендации по выбору «косвенника»:

если позволяет бюджет, лучше купить нагреватель типа «емкость в емкости» — аппарат более эффективен в работе, обслуживание – только ежегодная промывка;
всегда выясняйте полезную вместительность резервуара – она меньше заявленных габаритов на 10—30% из-за объема, занимаемого теплообменником;

накопитель большой емкости лучше брать в напольном исполнении;
для жилища в многоквартирном доме подойдет горизонтальный бойлер, подвешиваемый ближе к потолку;
при отсутствии солнечных коллекторов стоит обратить внимание на комбинированные модели, обеспечивающие работу ГВС в течение теплого периода;
минимальная толщина стенок эмалированного бака должна составлять 2 мм.

Железные танки, покрытые термостойкой пластичной эмалью с добавлением циркония, практически не уступают нержавеющим в надежности, зато обходятся гораздо дешевле. Слабое место нержавейки – сварные швы, успешно корродирующие в случае полной выработки магниевого анода. Кстати, лучше выбирать изделие с титановым электродом – он служит втрое дольше.

Baxi

Baxi

Модель: Baxi UBVT 200 SC

Baxi UBVT 200 SC

Baxi – компания  европейского уровня и высокого качества. Производство налажено в итальянском городе Bassano Del Grappa.

Бойлер Baxi UBVT 200 SC представляет собой стальной эмалированный высокоэффективный бойлер с емкостью 200 литров с косвенным видом нагрева. Благодаря наличию титанового покрытия на змеевике и станках бойлера данная модель отвечает самым жестким требованиям гигиенических норм, а также защищает его от агрессивных воздействий.

Бойлер косвенного нагрева baxi – это минимальность тепловых потерь решена полиуретановой изоляции, которая  аккуратно размещена под кожухом. Данная модель оборудовано смотровым лючком, который позволяет осуществлять контроль за магниевым анодом.

Имеет цилиндрическую форму, устанавливается на пол. Вертикального расположения.

Высота 1,4 м. Вес 95 кг.

Запатентованный дизайн. Наличие уникального нагревательного элемента в  форме «L».

Преимущества

— высокая теплоотдача;
— бак — эмалированная сталь, внутреннее покрытие бака — титановая эмаль;
— встроенный термометр;
 — наличие магниевого анода для дополнительной коррозионной защиты;
— возможность контроля магниевого анода, как через смотровое окно так и с помощью тестера.

Недостатки:

— габаритные размеры,
— большая цена.

Оценка модели: 4,5 из 5.

Baxi Plus 300 Л

Модель	Объем	Давление	Мак. нагревание	Способ нагревания	Термо- метр	Защитный анод	вес	установка	Подкадка
Baxi Plus 300 Л	300л	до 6 атм.	+85 °С	косвенный	есть	магниевый	134кг	вертикальная	боковая
Baxi UBVT 200 SC	200 л	до 6 атм.	+85 °С	косвенный	есть	магниевый	109 кг	вертикальная	боковая

Сравнительная таблица характеристик всех моделей

Модель	Объем	Давление	Мак. нагревание	Способ нагревания	Термо- метр	Защитный анод	вес	установка	Подкадка
DRAZICE OKC 160 NTR/BP	155 л	до 6 атм.	+80 °С	косвенный	есть	магниевый	82кг	вертикальная	боковая
DRAZICE OKC 125 NTR/HV	115 л	до 6 атм.	+80 °С	косвенный	есть	магниевый	69 кг	вертикальная	боковая
Drazice OKC 100 NTR/HV	95 л	до 6 атм.	+80 °С	косвенный	есть	магниевый	57кг	вертикальная	сверху
ACV Comfort 160	161 л	до 10 атм.	+90 °С	косвенный	есть	магниевый	47кг	вертикальная	боковая
Gorenje VLG300B1-1G3	280 л	до 6 атм.	+85 °С	косвенный	есть	магниевый	134кг	вертикальная	боковая
PROTHERM B 100 Z	100л	до 6 атм.	+80 °С	косвенный	есть	магниевый	90 кг	вертикальная	боковая
PROTHERM B 200 S	200, 5 л	до 6 атм.	+80 °С	косвенный	есть	магниевый	90 кг	вертикальная	боковая
Baxi Plus 300 Л	300л	до 6 атм.	+85 °С	косвенный	есть	магниевый	134кг	вертикальная	боковая
Baxi UBVT 200 SC	200 л	до 6 атм.	+85 °С	косвенный	есть	магниевый	109 кг	вертикальная	боковая
Gorenje KGV 300-1	280 л	до 6 атм.	+85 °С	косвенный	есть	магниевый	134кг	вертикальная	боковая

Какой бойлер косвенного нагрева по вашему мнению лучший?
Poll Options are limited because JavaScript is disabled in your browser.

Если вы будете останавливать свои выбор на ряду однотипных видах бойлера, вы должны знать, что для использования его существует несколько правил ограничения, которые могут повлиять на монтаж прибора.

Самое первое, с чем вы можете столкнуться – низкое давление. Если  бойлер закрытого типа, то оно может работать и при минимальном давлении, не ниже 6 атмосфер. Второй фактор, которые повлияет на выбор —  если использовать бойлеры такого типа, то воды слишком быстро будет загрязняться вода.

Поэтому, чтобы такого не произошло в бак накопителя необходимо устанавливать водяной фильтр. А когда будете выбирать объемы бака вы должны отталкиваться от того, сколько человек у вас в семье, даже если вы будете пытаться экономить, а вас в доме 6, а бак рассчитан на 4, все равно не сможете это сделать.

На семье из трех человек в сутки необходим бак объема в 120 литров. Также, достаточно важный фактор, где именно вы хотите установить бойлер. На  сегодняшний день благодаря большому выбору можно будет подобрать тот, который прикрепляет везде.

Например, модели горизонтальной формы можно разместить под потолком или немного выше под потолок. Например, если в бойлере всего 15 литров, то он отлично подойдет для кухни, его можно разместить над раковиной.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Лучшие бойлеры косвенного нагрева объемом 300 л

Косвенные бойлеры с резервуаром 300 л требуются многодетным семьям или работникам небольших фирм и мастерских. Большой объем воды быстро нагреть могут только мощные приборы. Несколько интересных моделей представлены в нашем обзоре.

ACV Smart Multi-Energy 300

Рейтинг: 4.9

Еще один бойлер с прогрессивной системой «бак в баке» становится победителем в нашем рейтинге. Это модель ACV Smart Multi-Energy 300, которая представляет собой напольный вариант водонагревателя. Прибор создан для обеспечения горячей водой коттеджей, офисов и производственных цехов. Грамотно созданная конструкция позволяет подключать бойлер к отопительным системам жилых и промышленных объектов. Тепловая мощность составляет 32 кВт, однако при этом накопительный аппарат отличается экономичностью. Это объясняется отличной теплоизоляцией, за 8 ч температура воды падает всего на 3ºС.

Высоко оценили эксперты применение нержавейки для изготовления баков и комплектующих, что делает бойлер исключительно надежным и долговечным. К тому же он еще и самый легкий (99 кг).

• высокая мощность;
• надежность и долговечность;
• несколько точек водоразбора;
• качественное изготовление;

высокая цена.

Buderus Logalux SU300

Рейтинг: 4.8

Высокую мощность бойлеру косвенного нагрева Buderus Logalux SU300 обеспечивает гладкотрубный теплообменник. Он способен быстро нагреть воду до отметки 95ºС. Производитель предпочел сделать накопительный резервуар из обычной стали, для защиты от коррозии использовалась термоглазурь в сочетании с магниевым анодом. Сохранять высокую температуру воды помогает теплоизоляция из толстого пенополиуретана (50 мм), который не содержит опасных фтор- и хлоруглеводородов.

Модель расположилась на второй позиции не только из-за стального бака, большой вес (145 кг) также внес свою отрицательную лепту. Неудивительно, что установка бака предусмотрена только напольная, а быстро выровнять бойлер помогают регулируемые опоры. Пользователям модель нравится за оптимальное сочетание цены и качества.

• качественная сборка;
• эффективная теплоизоляция;
• мощный теплообменник;

большой вес.

Hajdu STA300C

Рейтинг: 4.7

У бойлера косвенного нагрева Hajdu STA300C есть несколько достоинств, которые помогли ему подняться на третью ступень рейтинга. Во-первых, модель реализуется на отечественном рынке по доступной цене. Во-вторых, подключить нагреватель можно к разным источникам энергии, начиная с газового котла и заканчивая солнечным коллектором. Производитель использует классическую схему защиту стального бака от коррозии (стеклокерамика + магниевый анод). Эффективность нагрева достигается мощным теплообменником (45 кВт) с рециркуляционным патрубком. Предусмотрена возможность установки дополнительного ТЭНа.

Бойлер не идеален в качестве сборки, что не позволило ему подняться выше в рейтинге. Пользователи отмечают ряд мелких недоработок, которые приходится самостоятельно устранять.
