Уклон канализационной трубы согласно требованиям снип

Как осуществить подбор диаметра и других параметров сливной системы

Есть некоторые нюансы, учет которых при организации системы слива требует труба канализационная: диаметр горизонтальной трубы, которая соединена со стояком, не должен быть больше самого стояка. Любые сужения потока – места, в которых повышен риск засорения.

Особенности устройства бытового канализационного трубопровода:

На всех стыках и изменениях направления потока устраиваются специальные отверстия для прочистки с крышками – ревизии. В многоэтажных домах ревизии монтируют через три этажа. Если есть прямой длинный участок, там тоже надо установить ревизию.

Зависимость уклона от диаметра канализационной трубы

• Сверху канализационный канал оставляют открытым для подсоса воздуха. Это исключит всасывание водяного затвора при смыве на нижних этажах.
• Уклон канализационной трубы делают в пределах двух сантиметров. Это самый оптимальный размер, так как уклон больший будет обеспечивать быстрое заиливание и шум воды при сливе, а при меньшем вода будет значительно дольше уходить.

• Для того, чтобы отрезать нужную длину трубы, используют болгарку или ножовку, после чего со срезанной части снимают фаску.
• Крепить трубу рекомендуется через каждые 10 диаметров.
• Пластиковые канализационные трубы – диаметры в диапазоне от сорока до трехсот миллиметров – при монтаже эти канализационные трубы требуют дополнительного места для расширения, обусловленного повышенной температурой.

Соблюдения данных правил и в частности диаметров труб канализации при обустройстве бытовой канализационной системы позволит ей в течение многих лет оставаться в рабочем состоянии и позволит прибегать к ремонтным работам крайне редко.

Предыдущая запись Замерзла канализационная труба: как растопить лед
Следующая запись Течет бачок унитаза: что произошло и как устранить течь?

Нормы

Внутри квартиры практически никак не измерить собственными возможностями потоки жидкости в канализационной системе. Профессионалы советуют обязательно учитывать допустимые цифры, обозначенные в нормативных таблицах. По рекомендациям СНиП, скорость потока должна быть 0,7-1 м/сек.

Для такой скорости нормативный угол наклона должен составлять для изделий диаметром:

• 5 см – 30 мм на один погонный метр;
• 11 см – 20 мм на один погонный метр;
• 16 см – 8 мм на один погонный метр;
• 20 см – 7 мм на один погонный метр.

Нормативные документы, в которых указаны данные правила, это:

• Пункт 18 СНиП 2.04.01/85. Здесь подробно описывается устройство внутреннего водоотвода и канализации строений. Например, отсюда можно узнать, что ветки водоотводов с сечением 4-5 см нужно класть с уклоном 0,03, а сечением 8,5-10 см – 0,02.
• Пункт 2.41 СНиП 2.04.03/85 о внешних канализационных стоках описывает правила, касаемые минимального уклона труб размером 15 см. Он должен быть равен 0,008 см, а для труб размером 20 см – 0,007 см.
• Если возникает необходимость сделать уклон сети меньшим, можно руководствоваться пунктом 18.2 СНиП 2.04.01-85. В этом пункте учитываются особенности тока жидкости по трубам с различными физическими характеристиками. Например, для пластиковых труб скоростной коэффициент должен равняться 0,5, а для сетей из других материалов нужен коэффициент 0,6.

Отдельное пояснение в СНиП 2.04.03/85 касается наружных канализаций с размером труб 15-20 см. В частности, правила допускают использовать нормативные показатели для уклонов: 0,005 для 20 см изделий, 0,007 для 15 см изделий.

Пунктом 18 СНиП 2.04.01/85 регулируется наибольший уклон сетей, который не должен быть больше 0,15. При этом из расчетов исключаются ветки от сантехнических устройств, длина которых до 150 см. Таким образом, на каждом метре канализации допускает не более 15 см уклона. При превышении показателя магистраль будет заиливаться.

В расчетах могут помочь специальные таблицы.

Сантехническое устройство	Диаметр, см	Наклон на каждый метр, см	Промежуток между центральным сливом и сифоном, м
ванная	0,4	3	1-1.3
ванная, душевая, моечная	0,5	4.8	1.7-2.3
душевая	0,4	4.8	1.5-1.7
унитаз	10	2	До 6
биде	0,3, 0,4	2	0.7-1
моечная	0,3, 0,4	3.6	1.3-1.5
раковина	0,4	1.2	0-0.8
основной стояк	10
ветви от стояка	6,5-7,5

В математической системе углы измеряются в градусах, поэтому приведенные в таблицах цифры часто становятся непонятными. А означают цифры дробное соотношение высоты уклона к длине водоотвода. Отследить величину будет проще, если перевести цифры в сантиметры. Например, 3 см на 1 метр, 0,8 см на 1 метр. Если известна длина всей канализации, можно перемножить ее на величину уклона, что даст общую высоту для всей проектируемой канализации.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Оптимальный уклон

Оптимальным для канализации считается уклон, превышающий минимальное его значение на 15-25 %. Поэтому в справочниках обычно указывается именно минимальное, а не оптимальное его значение.

Однако минимальное значение зависит от диаметра канализационной трубы, которую вы собираетесь использовать в своем доме или квартире. И чем она толще, тем меньше ей нужен уклон:

Небольшая путаница возникает, когда человек, не являющийся строителем, начинает разбираться в значении минимального уклона, который обозначается десятичной дробью (например, значение 0,03). Чаще всего такие цифры начинают путать с градусами.

Предположим, вы решили проложить канализационную трубу D 110 мм и длиной 3 метра. Значит, уклон для нее должен быть не меньше значения 0,02; это означает, что разница высот двух концов вашей трубы составит 2 см × 3 метра = 6 сантиметров.

Оптимальный уклон в этом случае будет составлять 6 см × 20% = 7,2 см.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

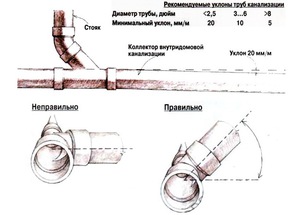

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных труб	Нормальный уклон	Наименьший допустимый
50 мм	0,035 (3,5 см)	0,025 (2,5 см)
100 мм	0,02 (2 см)	0,012 (1,2 см)
150 мм	0,01 (1 см)	0,07 (7 мм)
200 мм	0,008 (0,8 см)	0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

• Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.

• Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Как выбрать уклон

Чтобы определить какой должен быть минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений. Например, информация в справочниках представлена вот в таком виде как на рисунках ниже:

Таблица: необходимые уклоны и диаметры труб для слива

Таблица: уклоны отводных труб в квартире

Минимальный и максимальный уклон канализации на 1 метр погонный по СНиПу

Ниже представлена картинка, на которой показаны, минимальные уклоны в зависимости от диаметра на 1 метр погонный трубы. Например, мы видим, что для трубы диаметром 110 — угол уклона 20 мм, а для диаметра 160 мм — уже 8 мм и так далее. Запомните правило: чем больше диаметр трубы, тем меньше угол уклона.

Примеры минимальных уклонов канализации на 1 метр по СНиП в зависимости от диаметра трубы

Например, уклон для трубы диаметром до 50 мм и длиною 1 метр нужен 0,03 м. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы.

Важно: Максимальный уклон для канализационных труб не должен превышать 15 см на 1  метр (0,15). Исключением являются участки трубопроводов, длина которых меньше 1,5 метра

Другими словами, наш уклон всегда лежит в диапазоне от минимального (представленного на картинке выше) до 15 см (максимального).

Уклон канализационной трубы 110 мм для наружной канализации

Предположим, нужно рассчитать оптимальный уклон для распространенной трубы 110 мм, которая используется в основном в системах наружной канализации. Согласно ГОСТ уклон для трубы диаметром 110 мм составляет 0,02 м на 1 метр погонный.

Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Калькулятор расчет уклона канализации для частного дома

Предлагаю вам протестировать онлайн калькулятор расчета уклона канализационных труб для частного дома. Все расчеты носят примерный характер.

Диаметр трубы	50мм110мм160мм200мм	Рассчитанный уклон:— Рекомендуемый уклон:——
Выход из доманиже уровня земли	на глубине см
Глубина входа трубы в септик или центральную канализацию	см
Расстояние до септикат.е. длина трубы	м

Под диаметром трубы понимается диаметр трубы, которая ведет сразу в сливную яму или общую систему канализацию (не путать с фановой).

Какой должен быть уклон

В СНиП дается четкая формулировка того, какой уклон для канализационной трубы необходимо выставлять для правильной работы канализационной системы. В специальных строительных нормах он прописывается в десятичных дробях. Для каждого диаметра труб рекомендовано свое значение:

• при диаметре 50 мм и длине 1000 мм оно равно 0,03;
• 110 мм и 1000 мм — 0,02;
• 160 мм и 1000 мм — 0,008;
• 220 мм и 1000 мм — 0,007.

0,03 соответствует 3 см, 0,008 — 8 мм. Данные цифры — это и есть своеобразный ГОСТ, который необходимо соблюдать для правильной работы канализационной системы.

Расчет для квартиры

Чтобы определить уклон канализационной системы для всей квартиры, необходимо знать длину канализационной системы, ее диаметр и нормативы, которые прописаны в СНиП. В большинстве случаев для квартиры используются трубы диаметром 50 мм для мойки и раковины и 110 мм — для унитаза.

Если длина канализации от стока до мойки составляет 7 м, то формула, определяющая оптимальный уклон, выглядит следующим образом: 3 см х 7 м = 21 см, т.е. каждый последующий конец метровой трубы должен быть поднят на высоту 3 см (допускается увеличение угла наклона до 3,5 см, минимальное значение составляет 2,5 см). То есть на метр трубы уклон всегда будет составлять 3 см, на 2 м — 6 см и т.д.

Вычисление для частного дома

В частных домах существует несколько способов отвода отработанной воды и нечистот:

• самотеком;
• под напором.

Второй способ является дорогим и не требует установки специального уклона канализационной системы, так как вода в ней движется под постоянным давлением. Он является менее надежным и трудным в установке.

Самым простым и надежным является установка канализации с самотечной системой. Формула для определения при этом не отличается от той, что была написана выше для определения уклона в квартире. Необходимо знать диаметр трубы. При использовании диаметра 110 мм наклон канализационных труб на 1 погонный метр будет равен 8 мм. Если использовать диаметр 50 мм, наклон на 1 м увеличится до 3 см.

Если нет уверенности в своих силах, доверьте установку водоотведения и водоснабжения частного дома профессионалам. Зная все нормы и руководствуясь ими, можно легко проверить качество выполняемых работ на всех этапах и при необходимости быстро указать на возникшие недочеты для их скорейшего устранения.

Как рассчитать уклон?

Уклон трубы для качественного удаления стоков должен рассчитывается в процессе обустройства самотечных систем на этапе проектирования внутренней и наружной системы отведения стоков. Основная причина этому правилу заключена в физических законах, воздействующих на поток. Расчет рекомендуется выполнять в соответствии со специальными формулами, которые имеются в СНиПе.

V√H⁄d ≥K

• К=0,5 (в случае монтажа пластиковой наружной и внутренней части трубопроводов);
• К=0,6 (для наружной и внутренней части трубопроводов, а также прочих материалов);
• V является скоростью течения стоков по внутренней и наружной канализации;
• Н/d – показатель того, каким является наполнением.

Допустимый угол наклона системы сточных отводов как внутренней, так и наружной канализации не должен превышать 2 см/м. (данный уклон исключается при ответвления от приборов длиной не менее полутора метров).

Устройство канализационной сети: правила и нормы

Монтаж бытовой и любой другой канализации достаточно чётко разъясняется СНиП. Более того, имеющиеся в документах разъяснения являются нормами и правилами, которые профессиональные строители соблюдают неукоснительно.

Бытовое строительство своими руками, конечно, сложно приравнять к профессиональной деятельности. Но этот момент не снимает с домашнего мастера монтажных обязательств. Поэтому каждому строителю рекомендуется знать, как ведётся расчёт канализации.

Сооружение канализационных коммуникаций в жилых домах сопряжено с необходимостью расчёта. Главная цель расчётов канализации – соблюдение допустимых норм уклона трубопроводов и соответствие условиям среды эксплуатации. Игнорирование расчётов оборачивается серьёзными проблемами

Казалось бы, для чего вдаваться во все тонкости расчётов? Неужели что-нибудь кардинально изменится в системе канализации, если сделать уклон труб чуть меньше или чуть больше существующих параметров СНиП?

Так вот, практика эксплуатации коммуникаций показывает: даже небольшие отклонения значений уклона от установленных норм способны нарушить нормальную работу системы канализации.

К примеру, владелец частного дома делает канализацию своими руками и не владеет методикой расчёта. Он берёт и закладывает уклон трубопроводов «на глазок». В итоге получает значение уклона бытовой канализации меньше нормативных цифр.

Если в процессе устройства канализации в доме или на промышленных объектах не соблюдать нормы уклона труб, нарушается принцип самоочистки канализационных сетей. Это приводит к периодическому образованию заторов, приходится часто выполнять незапланированные чистки коммуникаций

Скорость движения хозяйственно-фекальной среды снижается, образуются сначала незначительные заторы, следом массивные, трудно пробиваемые. Наконец, линия забивается окончательно, на повестку дня выходит задача глобальной чистки. И такая работа системы, при недостаточном уклоне труб, обещает завидное постоянство заторов и неприятных запахов.

Другой момент: непрофессиональный мастер монтирует канализацию под уклоном, превышающим нормативные цифры. Завышенный наклон трубопроводов канализации способствует увеличению скорости жидкой среды, но при этом образуется так называемый «эффект сепарации».

Жидкость, текущая выше скорости самоочищения, отделяется от твердотельной массы, которая остаётся на стенках труб. Со временем остаточные массы наращиваются, и получается тот же результат – затор, запахи, чистка.

Правильно установленные значения уклона – залог долгой и надёжной работы системы.

Как проконтролировать уклон

Для примера монтажа наружной магистрали возьмем укладку одной-единственной прямой трубы, ведущей от здания к септику.

Назначение трубы – перемещать канализационные стоки, поступающие от сантехнических приборов, к общему резервуару. Это и жирные отходы из кухонной мойки, и фекальные массы из унитаза, и грязная вода из душевой кабины.

Резонно, что труба должна быть не менее 110 мм в сечении

Нам важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/пог.м

С помощью лазерного уровня можно измерять угол уклона на разных этапах работы. Фотогалерея поможет визуально представить подконтрольные рабочие участки.

Если угол наклона выдержан во всех местах, проблем с движением канализационных вод не будет. Однако следует помнить, что результатом незамеченных погрешностей в дальнейшем может стать полный демонтаж наружной магистрали, поэтому к каждому измерению нужно подойти очень серьезно и не делать этого «на глазок».

Расчет угла уклона всей канализационной системы

Первоначально готовим план с указанием длины и диаметра сливных труб. Для примера рассмотрим расчёт уклона для сечения 50 мм. Уклон канализации на 1 метр СНиП при диаметре 50 мм составляет 30 мм. Допустим, длина участка канализации 10 м. Руководствуемся данными соотношениями сечения труб и уклонами, приведёнными выше.

10м*0,03=0,3 м

Следовательно, разница в положениях верхнего участка слива с нижним должна составить 30 мм.

Дополнительно рассчитывается уровень наполненности труб для определения скорости потока. Для каждого материала он будет свой из-за пограничного трения. Трубы бывают пластиковые, чугунные, асбестоцементные или керамические. Интервал значений коэффициента наполненности К варьируется от нуля до единицы.

• К=0 — труба полая;
• К=1 — заполненная.

Обычно принимают коэффициент наполненности равным 0,5 или 0,6.

В асбестоцементных, керамических и чугунных трубах шероховатость стен задерживает поток, трубы наполняются быстрее. Коэффициент наполненности для них принимается К=60%, для скользких пластиковых труб ниже, К=50%.

Экспериментально было выяснено, что оптимальная скорость канализационного потока составляет 0,7 м/сек. При такой скорости не происходит налипание отходов на внутренние стенки трубопровода.

Проверяем расчётные параметры системы отведения по коэффициенту заполнения.

К=V*Y

где V — скорость потока;

Y — квадратный корень из коэффициента наполненности.

Исходные данные для расчёта наполняемости системы. При высоте заполнения 35 мм, сечении слива 50 мм, К=35/50=0.7

Квадратный корень из этой величины 0.836.

0.7*0.836=0.58 при оптимальном значении 0.5 Расчёт верный. Величина высоты потока в трубной системе выбрана правильно.

Уклон канализационной трубы

Казалось бы, что проще — сделать угол наклона больше, сбросовые воды быстрее попадут в канализационный колодец. Что получается на практике? Поток слишком сильный, вода быстро сливается в колодцы, твёрдые частицы не транспортируются, и отходы осаждаются на внутренней поверхности труб. По этой причине соединения трубной системы будут подвергаться излишним нагрузкам, отличным от расчётных величин. Со временем это приводит к износу и заиливанию. Потребуется ремонт менее чем через год.

Во втором варианте мастер игнорирует необходимость наклона слива, забывая о естественном движении воды под действием сил гравитации. Вода вместе с отходами стоит без движения, канализационная система засоряется.

Верный способ проектирования заключается в соблюдении строительных норм и правил. Рекомендован уклон канализации на один метр СНиП 2.04.01−85 «ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ» и СНиП 2.04.03−85 «КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ».

Как проверить правильность коэффициента наполненности

Следует выдерживать соотношение трёх составляющих: длины участка канализации, сечения и угла наклона. Чем меньше диаметр, тем больший наклон потребуется при прокладывании труб, так как скорость потока зависит от сечения и должна обеспечить транспортировку твёрдых отходов во избежание засорения или заиливания.

Уклон 1 на 1 метр СНиП регламентирован:

1. при диаметре 50 мм потребуется уклон в 30 мм;
2. при увеличении диаметра до 110 мм уклон снизится до 20 мм;
3. если диаметр составит 200 мм, уклон уменьшается до 7 мм.

Для упрощения работы уклон измеряют миллиметрами, хотя правильнее указывать в градусах.

Для каждого объекта, присоединённого к системе канализации, требуется свой наклон, так как сечение слива труб разное, и расстояние от центрального слива до сифона тоже определяется СНиП.

Правила установки сливов различных объектов

Угол наклона канализационной трубы для сливных объектов:

• Для слива ванны используются трубы сечением 40 мм или 50 мм. При отводе стока из ванны уклон принимается меньше допустимого, так как отсутствуют твёрдые частицы отходов. Угол уклона для труб такого диаметра 30 мм.
• При установке душа выполняется слив сечением 40 мм или 50 мм. Требуется превышение угла уклона до 48 мм для быстрого стока.
• К унитазу обычно подводят трубу диаметром 100 мм. Для труб такого сечения угол уклона — 20 мм.
• К раковинам подходят трубы 40 или 50 мм. Максимальное расстояние до сифона до 0,8 м. Требуется превышение уклона.
• Для биде подводят слив сечением от 30 до 40 мм, уклон рекомендуется 20 мм.
• Для мойки подойдут сливные трубы 40 или 50 мм при угле уклона 36 мм.

В многоэтажных домах раньше не делали уклоны канализационных труб, это часто приводило к их повреждению и засорению.
